Um die Fähigkeit des Schweißens zu erlangen, müsste man über die Schweißsymbole als Eins-zu-eins-Fähigkeit Bescheid wissen, die für jeden professionellen oder angehenden Schweißer wichtig ist. Nutenschweißsymbole unter den Symbolen gelten prominent als eines der wesentlichsten und am weitesten verbreiteten Symbole für die Herstellung starker und präziser Verbindungen in strukturellen und industriellen Anwendungen. Dennoch kann die Interpretation dieser Symbole manchmal eine ziemliche Herausforderung sein, und das gilt auch für Menschen mit geringerer Feldeinwirkung. Daher soll dieser Leitfaden Licht in die Welt der Rillenschweißsymbole bringen, ihre Teile entwirren und ihre Verwendung auf verständliche und umsetzbare Weise offenbaren. Wenn Sie diesen Artikel fertig lesen, werden Sie nicht nur die Bedeutung dieser Symbole verstehen, sondern auch das Wissen erwerben, wie Sie beim Schweißen zu lernen können.

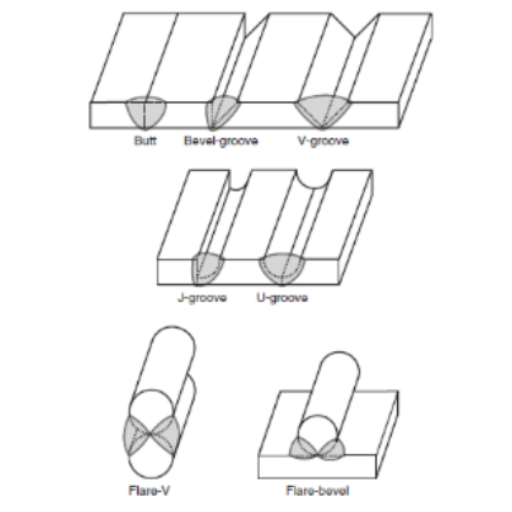

Einführung in Groove-Schweißnähte
Nutenschweißungen werden als solche Schweißnähte charakterisiert, die im Wesentlichen dazu dienen, Metall durch Schmelzen und Gießen eines Materials in die vorbereitete Verbindungsnut zwischen ihnen zusammenzubringen. Sie werden aufgrund ihrer Festigkeit und Zuverlässigkeit bei der Konstruktion und Herstellung bevorzugt. Nutenschweißungen werden in verschiedene Typen eingeteilt, darunter Einfasenschweißnähte, Doppelfasen und V-Nuten, die je nach den Faktoren Materialdicke und Verbindungskonstruktion für bestimmte Verwendungszwecke geeignet sind. Solche Schweißnähte sind immer noch als Hauptfaktor für die Stabilität in Konstruktionen zu betrachten und werden daher in großem Umfang in solchen Branchen eingesetzt, die hochfeste Bindungen erfordern.
Was ist eine Groove Weld?
Eine Nutschweißung ist ein Verfahren von Schweißen, bei dem die Kanten Von zwei Metallteilen geschmolzen und in einer vorbereiteten Nut oder einem Hohlraum miteinander verschmolzen werden, indem geschmolzenes Metall dazwischen gegossen wird Es garantiert eine starke und dauerhafte Verschmelzung und beweist damit seine Bedeutung für die Aufrechterhaltung der Stabilität der Struktur in Bereichen wie Bau und Fertigung.
Bedeutung von Groove Weld-Symbolen
Die Symbole für Nutschweißungen sind sehr wichtig, um den genauen Schweißbedarf durch technische Zeichnungen effektiv zu vermitteln und die Kommunikation zwischen den Beteiligten, wie etwa Herstellern, Ingenieuren und Schweißern, klar und konsistent zu halten Diese Symbole zeigen Informationen wie die Art der Schweißnaht, ihre Größe, Form, Position usw. und genau diese Faktoren stellen sicher, dass die Konstruktion Belastungen standhält und die Konstruktionsstandards nicht verletzt werden Durch die Bereitstellung einer gemeinsamen Art der Informationsdarstellung werden Nutenschweißsymbole zu einem Mittel, um Fehler zu minimieren, die Fertigungsschritte einfacher und schneller zu machen und so die Projektproduktivität insgesamt zu steigern.
Übersicht über gängige Schweißnahttypen
Die verschiedenen Schweißarten sind sehr wichtig für die Entscheidung über die Qualität und die Verwendbarkeit einer Verbindung Unter den am weitesten verbreiteten Arten sind Stumpfschweißnähte, die für die End-to-End-Verbindung zweier Komponenten verwendet werden; Kehlschweißnähte, die üblicherweise zum Verbinden zweier Oberflächen im rechten Winkel verwendet werden; Nutschweißnähte, die eine tiefere Durchdringung und Festigkeit dickerer Materialien ermöglichen; und Stopfen - oder Schlitzschweißnähte, die überlappende Teile mittels Löchern verbinden Die Wahl jedes Schweißnahttyps erfolgt sorgfältig unter Berücksichtigung der Konstruktionsspezifikationen, der Materialeigenschaften und der Verwendung und sorgt so für die erforderliche Festigkeit und Leistung der Struktur.
Schweißnahtsymbole verstehen
Schweißzeichen sind eine allgemein anerkannte Methode, um durch technische Zeichnungen auf die Schweißanforderungen hinzuweisen, sie fassen die Informationen von Schweißart, Abmessungen, Position und anderen Kriterien für erfolgreiches Schweißen in kompakter Form zusammen Das Symbol besteht aus einer Hauptlinie, einem Pfeil, der auf die Stelle zeigt, und manchmal einem Schwanz für spezifische Anweisungen Diese Methode bietet die Unterscheidbarkeit und Gleichmäßigkeit, die es sowohl den Schweißern als auch den Ingenieuren ermöglicht, die Zeichnungen korrekt zu lesen und umzusetzen.

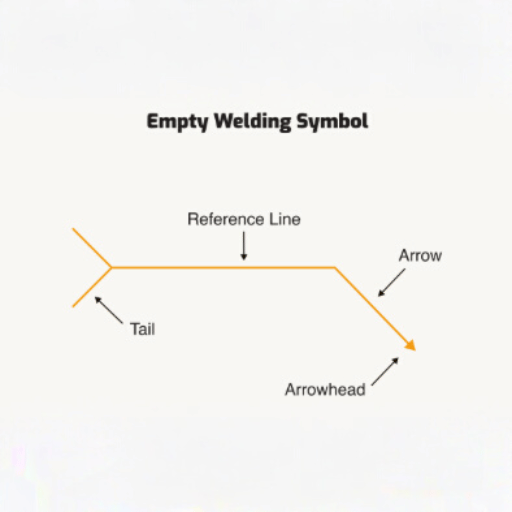

Bestandteile eines Schweißsymbols
Das Schweißzeichen setzt sich aus drei Hauptteilen zusammen:
- Referenzlinie: Die horizontale Linie, die den Sockel des Zeichens bildet, zeigt mit Hilfe verschiedener Buchstaben und Symbole an, was für eine Schweißung zu machen ist.
- Pfeil: Gibt die genaue Position der Schweißnaht in der Zeichnung an und markiert so die zum Schweißen vorgesehene Verbindung oder den Bereich.
- Schwanz (Optional): Ein Ort, an dem weitere Anweisungen oder Spezifikationen gegeben werden, wie zum Beispiel die Schweißart Ablauf oder andere Details.
Alle diese Elemente sorgen für eine eindeutige und einheitliche Kommunikation der Schweißanforderungen.
Dekodiernutenschweißsymbole
Die Nutschweißzeichen geben die notwendige Vorbereitung und Leistung von Schweißnähten an, die üblicherweise beim Verbinden auf die Kanten der beiden Materialien aufgebracht werden Die Symbole enthalten die vollständigen Informationen bezüglich der Schweißnaht wie die Art der Nut (z.B, V, U, J, quadratisch), Schweißgröße, Vorbereitungstiefe, und andere wie Wurzelöffnung oder Nutwinkel Die Details sind auf der Bezugslinie dargestellt, und die Modifikatoren und Abmessungen sind dazu da, den Schweißprozess klarer zu machen Korrekte Ablesung ermöglicht genaue Schweißnähte gemäß den Konstruktions - und Festigkeitsspezifikationen.
Beispiele für Groove Weld-Symbole
- V-Groove-Schweißsymbol:
Zeigt eine V-Nut, die häufig für dicke Materialien verwendet wird, bei denen ein einzelner Schweißdurchgang möglicherweise nicht ausreicht. - U-Groove-Schweißsymbol:
Zeigt eine U-Nut an, die für dicke Abschnitte eine bessere Durchdringung und ein geringeres Schweißvolumen ermöglicht. - J-Groove Schweißsymbol:
Zeigt eine J-Nut, die normalerweise für Verbindungen mit weniger Schweißdurchgängen und weniger Vorbereitungsarbeiten verwendet wird. - Quadratisches Rillenschweißsymbol:
Stellt eine quadratische Nut dar, die für dünne Materialien geeignet ist oder bei der die Kantenvorbereitung vernachlässigbar ist.
Alle Symbole sind mit genauen Abmessungen und Modifikatoren ausgestattet, die eine vollständige Beschreibung liefern. Dies bedeutet, dass die Vorbereitung und Ausführung der Schweißnaht zuverlässig ist.

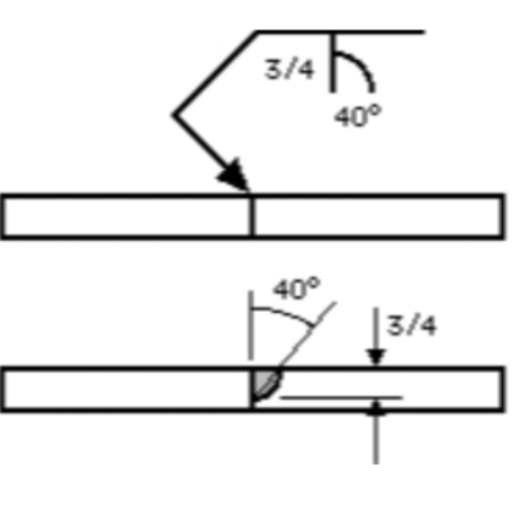

Arten von Rillenschweißnähten
Nutenschweißungen unterscheiden sich durch die Konfiguration und Behandlung der Verbindung. Die Hauptklassifizierungen sind wie folgt:
Diese Art von Schweißnähten hilft bei der Auswahl der Verbindung nicht nur im Hinblick auf die erforderliche Festigkeit, sondern auch im Hinblick auf die Konfiguration der Verbindung.
Kegelrillenschweißung
Das Verfahren des Kegelnutschweißens besteht darin, die Kanten der zu verbindenden Materialien schräg, hauptsächlich in einem “V” oder einem mit Neigung, zu gestalten, so dass ein tiefes Eindringen in die Schweißnaht möglich ist Diese Methode eignet sich am besten für dickere Materialien und wird daher aufgrund ihrer Festigkeit und Haltbarkeit in zahlreichen strukturellen und schweren Anwendungen eingesetzt.
V-Groove-Schweißung
Das Schweißen einer V-Nut erfolgt durch eine “V” - Behandlung der Kanten zweier Metallstücke vor der Anwendung von Wärme, das resultierende Merkmal ermöglicht eine vollständige Durchdringung und sorgt für eine stabile Verbindung, wodurch die Anwendung des Verfahrens für schwere Materialien und Bauarbeiten erleichtert wird.
U-Groove-Schweißung
Eine U-Nut-Schweißung ist ein Vorgang, bei dem die Kanten der Materialien vor dem eigentlichen Schweißprozess zu einem “U”-Profil geformt werden. Die Konstruktion soll das benötigte Füllmaterial verringern, eine tiefe Durchdringung und starke Bindung ermöglichen und somit für dicke Platten und hochfeste Anwendungen geeignet sein.

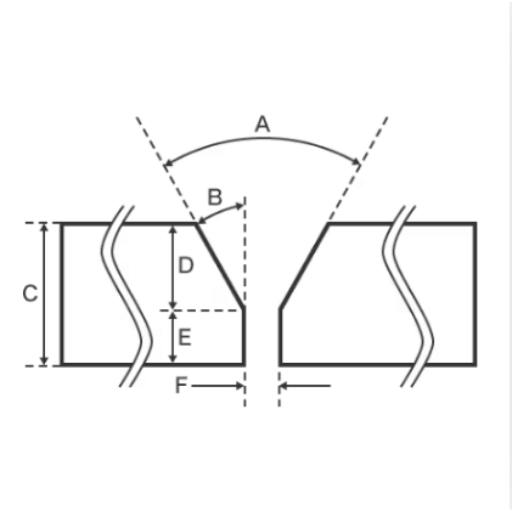

Schlüsselparameter in Nutschweißnähten
Das Verständnis und die Steuerung von Schlüsselparametern ist für das Erreichen hochwertiger Nutschweißungen unerlässlich Folgende Parameter wirken sich maßgeblich auf die Schweißnahtleistung aus:
- Rillenwinkel: Dies ist der Winkel zwischen den Kanten der zu verbindenden Teile. Es wirkt sich sowohl auf die Schweißdurchdringung als auch auf die Festigkeit der Schweißnaht aus.
- Rillentiefe: Dies ist die Tiefe der im Material hergestellten Nut, die sich auch auf die Menge des benötigten Füllmaterials auswirkt.
- Wurzelöffnung: Dies ist der Raum, der zwischen den Kanten der Werkstücke am Boden der Nut vorhanden ist und für eine ordnungsgemäße Verschmelzung sehr wichtig ist.
- Wurzelgesicht: Dies ist der horizontale Teil am Boden der Nut, der dabei hilft, die Tiefe der Schweißnaht zu steuern.
- Füllmaterial: Dies ist das Material, das während des Schweißvorgangs in die Nut eingebracht wird, und seine Auswahl basiert auf der Ähnlichkeit mit den Grundmaterialien.
- Wärmeeintrag: Dabei handelt es sich um die Gesamtwärme, die beim Schweißen zugeführt wird und die Qualität und Lebensdauer der Schweißverbindung beeinträchtigt.
Durch die genaue Steuerung dieser Faktoren können Nutschweißungen mit der gewünschten Effizienz, Qualität und Festigkeit hergestellt werden.
Rillenwinkel und seine Bedeutung
Der Nutwinkel spielt eine wesentliche Rolle bei der Entscheidung über den Zugang der Fuge zum Schweißlichtbogen und das Eindringen der Schweißnaht und sichert so die Schweißqualität, die Wahl des rechten Winkels ergibt eine gute Kombination aus Zugang und Wirtschaftlichkeit in Bezug auf den Materialeinsatz Zu große Winkel führen zu einer Verschwendung von Füllmaterial, wohingegen kleine Winkel zu einer fehlenden Verschmelzung führen können Eine richtige Nutwinkelwahl erzeugt nicht nur eine starke und langanhaltende Schweißnaht, sondern reduziert auch Nachschweißfehler, was wiederum die strukturelle Integrität der Fuge beeinträchtigt.
Überlegungen zur Wurzelöffnung
Die Wurzelöffnung, das ist der Raum zwischen den Kanten einer Fuge, ist ein entscheidender Faktor, der das Ausmaß der Schweißdurchdringung und Verschmelzung bestimmt Die richtige Wurzelöffnungsgröße wird durch den Schweißprozess, die Dicke des Materials und die Verbindungsgeometrie beeinflusst Eine sehr große Wurzelöffnung kann zu Verschwendung von Schweißgut führen und auch zu Defekten wie Durchhängen oder Durchbrennen führen; Andererseits kann eine sehr kleine Öffnung zu mangelnder Durchdringung führen. Daher muss die richtige Wurzelöffnung erhalten werden, um eine starke, fehlerfreie Schweißnaht herzustellen, die den Anforderungen an die Struktur entspricht.
Faktoren, die die Schweißnahtqualität beeinflussen
Die Schweißqualität wird durch verschiedene Faktoren wie Materialtyp, Verbindungsvorbereitung, Schweißtechnik, Wärmeeintrag und Geschicklichkeit des Schweißers beeinflusst. Die richtige Materialwahl und die richtige Verbindungsvorbereitung, zu der Reinigung und Abschrägung gehören, bilden eine starke Basis für das Schweißen.
Der Einsatz einer konsistenten Technik und die optimale Steuerung des Wärmeeintrags reduzieren das Auftreten von Defekten wie Rissen, Porosität oder mangelnder Verschmelzung. Darüber hinaus sind das Wissen und die Genauigkeit des Schweißers wichtig, um eine zuverlässige und qualitativ hochwertige Schweißnaht herzustellen.
Häufig gestellte Fragen (FAQs)
Referenzquellen
- Öffnen Sie die Rillenschweißsymbole in Oregon: Beschreibt die Verwendung von Nutschweißnähten in Stoßverbindungen und deren Gehäuse beim Schweißen.
- TWI Global – Anwendung von Schweißsymbolen auf Zeichnungen: Gespräche darüber, wie Schweißsymbole von der Konstruktion bis zur Produktion die notwendigen Schweißanforderungen anzeigen.
- Struktur Magazin – Häufig falsch angewandte Schweißsymbole: weist auf die Probleme hin, die ein Missverständnis der Nutschweißsymbole und ihrer korrekten Verwendung mit sich bringt.
Schlussfolgerung
Das Beherrschen von Nutschweißsymbolen ist eine wesentliche Fähigkeit für jeden professionellen Schweißer oder Ingenieur, der in strukturellen und industriellen Anwendungen arbeitet, Durch das Verständnis der Komponenten von Schweißsymbolen, das Erkennen verschiedener Nutschweißtypen und die sorgfältige Steuerung von Schlüsselparametern wie Nutwinkel, Wurzelöffnung und Wärmeeintrag können Sie die Herstellung starker, zuverlässiger und fehlerfreier Verbindungen sicherstellen. Egal, ob Sie technische Zeichnungen interpretieren oder Schweißnähte vor Ort ausführen, dieses umfassende Wissen ermöglicht es Ihnen, die höchsten Standards an Qualität und Sicherheit einzuhalten Denken Sie daran, dass kontinuierliche Praxis und Liebe zum Detail diese Symbole von komplexen Notationen in eine natürliche Sprache der Feinmechanik verwandeln und letztendlich zur strukturellen Integrität und zum Erfolg Ihrer Schweißprojekte beitragen.
