了解邊緣焊接：焊接技術、類型與應用

Q: 您能列出現有的不同類型的焊接接頭嗎？

焊接接頭類型多種多樣，包括角接頭、搭接接頭和法蘭對接接頭。每種接頭都有其特定的用途，並根據接頭的結構和所需的機械性能進行選擇。例如，邊緣焊接廣泛用於連接金屬板的邊緣，而坡口焊接則用於獲得更深的熔深和更高的強度。

Q: 接頭設計如何影響焊接品質？

接頭設計對焊接品質有著至關重要的影響。設計良好的接合處能夠確保焊接充分熔透，並減少兩塊金屬之間的間隙。例如，採用V型坡口或J型坡口設計可以更好地接近焊接區域，從而實現全熔透焊接。全熔透焊接不僅是所有焊接方式中最牢固、最耐用的，還能顯著提高連接的整體強度和使用壽命。

Q: 邊緣焊接通常會造成哪些問題？

邊緣焊接存在一些問題，例如焊接不牢固、銲渣形成和熔深不足。如果不加以監控，這些問題會影響焊接強度，導致焊接部件接頭失效。定期進行檢驗並嚴格遵守焊接標準是減少這些問題、獲得可靠且牢固焊接的有效方法。

Q: 邊緣焊接中電極有何意義？

焊條在焊接中至關重要；它提供填充材料以形成牢固的焊接。在邊緣焊接中，選擇合適的焊條類型非常重要，因為它決定了焊接的品質以及是否能滿足應用所需的機械性能。合適的焊條不僅能確保與母材充分熔合，還能提高焊接的強度。

首页 » 部落格 » 了解邊緣焊接：焊接技術、類型與應用

焊接是現代工程和製造的基礎，因為它可以為許多不同的行業生產堅固可靠的結構以及精密的零件。在不同的焊接技術中，邊緣焊接是針對特定應用最有效的技術，因此值得特別提及。後者尤其適用於材料成型和無變形零件，因為焊接的表面必須看不見。但邊緣焊接到底是什麼意思呢？在下文中，我們將透過解釋專業人員使用的技術、適用於不同項目的不同邊緣焊接類型以及該方法最有效的應用領域來描述邊緣焊接的基礎知識。無論您是經驗豐富的焊工還是新手，本文都將加深您對這種獨特焊接工藝及其在製造領域的重要性的了解。

邊緣焊接簡介

邊緣焊接是一種將兩塊金屬板沿其邊緣連接在一起形成均質結構的方法。它主要應用於薄板材料或對錶面光潔度和精度要求極高的應用。在邊緣焊接過程中，材料邊緣會透過加熱熔化；有時會使用填充材料來確保牢固的結合。邊緣焊接是鈑金加工和製造等行業中最常見的工藝，因為它能夠產生整潔、高品質的接頭，且浪費最少，因此備受推崇。

什麼是邊緣焊接？

邊緣焊接是一種特殊的焊接工藝，用於將兩種材料的邊緣連接起來，形成無縫且牢固的接合。此工藝尤其適用於金屬板等薄型材料，因為這類材料需要高精度和完美的表面品質。該技術通常藉助填充金屬熔化材料的邊緣，以形成牢固的連接。根據最新報告，邊緣焊接工藝越來越受到人們的認可，這主要得益於雷射和電子束焊接的高科技，它們能夠提高焊接精度並縮短焊接時間。邊緣焊接工藝在汽車、飛機和電子等行業中廣泛應用，因為高品質、無缺陷的接頭對於性能和安全性至關重要。

邊緣接合在製造上的重要性

邊緣接頭是製造過程中至關重要的接頭，因為它可以連接薄壁材料而不會造成太大變形，同時保持接頭的堅固耐用。這種技術在航空航太和汽車領域尤其受到青睞，因為這些領域對輕量化和高強度結構的需求至關重要。雷射和電子束等新型焊接技術大大提高了邊緣接頭的精度和質量，從而確保連接處不會出現缺陷，並滿足極為嚴格的性能和安全標準。此外，有效利用材料並減少與邊緣接頭相關的浪費，有助於提高製造流程的成本效益和永續性。

焊接符號概述及其意義

焊接符號在工程和施工圖中至關重要，因為它們能夠提供準確的資訊。這些符號透過美國焊接學會 (AWS) 等機構制定的指南進行標準化，確保焊工和製造商能夠清晰地理解焊接規範。焊接符號的主要部分包括參考線、箭頭和尾部，而補充符號、尺寸和註釋則提供附加資訊。

不同的焊縫類型（角焊、坡口焊、對接焊和塞焊）由參考線上的特定形狀或標記表示。符號的位置（位於參考線上方或下方）指示焊接位於接頭的箭頭側或相反側。此外，修飾符（例如表面處理符號或輪廓線）的應用指示焊縫應根據焊後精加工要求以特定方式進行精加工，例如打磨或機械加工。

關鍵見解： 掌握焊接符號對於確保準確性、一致性和符合設計規範至關重要。它們可以促進不同團隊之間的溝通，透過減少錯誤來提高生產效率，並最終在建築結構的安全性和完整性方面發揮重要作用。因此，對於焊接和製造領域的從業人員來說，學習焊接符號是確保交付產品的品質和可靠性的一種方式。

邊焊類型

邊緣焊縫通常包括方形、斜角、V、U 和 J 型。

類型	三方圈	使用	強度	準備
方形	平邊	簡單連接	中度	最小
斜角	有角度的	更深的焊縫	高	必填
V	V形	強連接	很高	共同
U	彎	重負	很高	緊張的
J	半曲線	具體用途	高	中度

邊緣焊接的常見焊縫類型

對接焊

它是將同一平面上的兩個平面連接起來的基本且常用的焊接工藝。

三通焊縫

當兩個金屬表面以直角連接時，這種焊接會形成 T 形接頭。

角焊縫

這種焊接的目的是將兩種金屬以 90 度連接起來，主要用於製作盒子或框架。

搭接焊

將兩塊重疊的金屬焊接在一起以增加強度，這種技術主要用於金屬板加工。

邊緣法蘭焊接

這是將一塊帶有凸緣的金屬板焊接在另一塊金屬板的邊緣，主要起到強度或密封的作用。

邊緣接頭與其他接合處焊接的比較

邊緣接頭與其他接頭焊接的主要區別在於其應用、強度和設計複雜性。

參數	邊緣接頭	對接	丁字褲	角焊縫	搭接焊	法蘭焊接
應用類型	封口	連	支持	取景	交疊	加強
強度	中度	高	高	中度	高	中度
複雜	低	中度	低	中度	低	高
在設計中使用	具體	共同	共同	具體	共同	具體
金屬層	Single	Single	Double	Double	Double	Double

薄金屬邊緣焊接技術

焊接薄金屬邊緣是一項需要精確度、專業技術以及防止翹曲或燒穿的工作。關鍵方法包括：

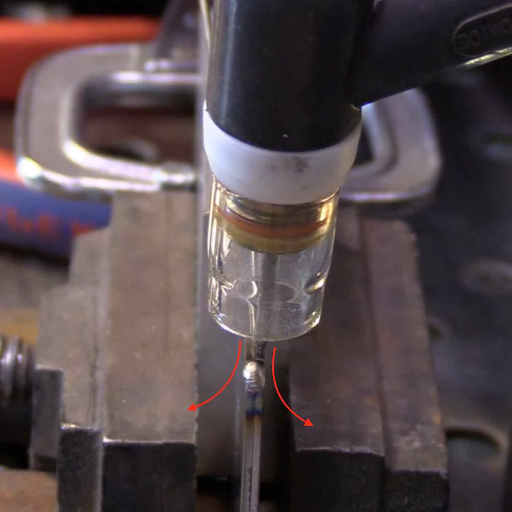

TIG 焊接（鎢極惰性氣體保護焊）

TIG 焊接因其精確的熱量控製而成為薄金屬焊接的理想選擇。操作人員可以使用較低的熱量輸入，避免損壞材料，而惰性氣體可防止氧化，從而實現乾淨的焊接。

點焊

點焊是一種常用於連接薄金屬板的方法。該工藝涉及在小區域施加壓力和電流，從而形成連接，而不會熔化周圍的金屬；因此，可以最大限度地降低變形的風險。

脈衝焊接

脈衝焊接在高低電流幅度之間切換，從而實現更佳的熱量管理。這種方法尤其適用於薄材料，因為它可以最大限度地減少熱量集中，從而降低燒穿的風險。

支援技術

使用銅或鋁製成的背襯有助於減少熱量，它在焊接過程中為薄材料提供支撐，從而防止翹曲。

重要說明： 焊接薄金屬邊緣時，準備工作至關重要。徹底清潔表面並確保正確對準是獲得高品質結果所需的兩個主要步驟。

邊緣接頭焊接技術

邊緣接頭焊接技術涉及在兩種相鄰或重疊材料的邊緣進行焊接。為了獲得成功的邊緣接頭焊接，建議使用適當的夾緊裝置進行對準，精確控制熱量以避免翹曲，並選擇合適的填充金屬以增強接頭強度。為了獲得最佳效果，焊接前必須清潔邊緣並去除任何污垢和/或氧化物。

邊緣接頭的 MIG 焊接

對於精度和用戶友好性至關重要的邊緣接頭，MIG 焊接最為高效。為了獲得乾淨且牢固的邊緣焊縫，建議配備穩定的焊接機，並根據材料厚度確定合適的電壓和送絲速度。應保持恆定的移動速度，以確保焊接充分熔透而不燒穿。焊接區域通常採用保護氣體（通常是氬氣和二氧化碳的混合氣體）來保護，避免污染，並確保焊接效果平滑。焊接前應徹底清潔邊緣，因為這是獲得良好焊接的重要步驟。焊接過程中，請務必遵守所有安全規程，以避免煙霧和火花造成的危害。

MIG 在邊緣焊接的優勢

✓
易於使用： MIG 焊接是一種非常容易操作的過程，因此操作更加順暢，非常適合新手和專業焊工。
✓
高焊接速度： 焊絲的連續送入保證了快速焊接，從而節省了這些邊緣焊接任務的時間。
✓
清潔且精確的焊接： 氣體保護不僅可以保護該區域免受污染，還可以使焊接處更乾淨、更有吸引力。
✓
多功能性： 使用 MIG 焊接幾乎找不到不適合應用的金屬，因為該工藝可以應用於多種金屬，即鋼、鋁和不銹鋼。
✓
薄材料效率： MIG 焊接最適合處理較薄的材料，它可以減少燒穿的可能性，同時提供牢固的焊接。

邊緣接頭焊接的最佳實踐

完美焊接的秘訣在於準備：

清潔母材邊緣

清潔待焊母材的邊緣是確保焊接品質的先決條件。如有需要，請使用鋼絲刷或砂輪進行清潔，以確保焊接邊緣處理到位。

接頭配合良好

金屬件的邊緣應完美對齊，以確保它們之間形成一致的凹槽。不均勻的配合可能會導致焊接失敗或連接不牢固。

選擇正確的設定

MIG 焊接需要根據材料的厚度和種類調整電壓、電流和送絲速度。正確的設定將獲得最佳的熔深和最牢固的焊接。

進行點焊

在母材接頭的各個點進行點焊可確保焊接過程中各部件處於正確的位置，並且還可以限制熱變形。

使用受控焊接方法

穩定的焊接手法和均勻的焊道位置有助於熱量的均勻分佈。對於邊緣接頭，焊接速度應略慢，以確保完全熔透且不燒焦。

注意熱量輸入

即使是最薄的材料，過熱也會導致彎曲或燒穿。應調整行進速度，並與基材保持適當的距離，以防止過熱。

焊縫檢驗

焊接完成後，應目視檢查是否有裂痕、氣孔或不規則焊道。在問題惡化之前解決這些問題，以免影響結構的強度。

總結： 使用這些方法，焊工將生產出堅固且美觀的邊緣接頭焊縫，不僅性能達到標準，而且美觀度也達到標準。

邊焊設計考慮因素

在邊緣焊縫設計過程中，必須考慮材料厚度、接頭對中以及施加的負荷條件。對於薄材料來說，翹曲可能是一個問題，因此需要採用特殊技術來防止翹曲。另一方面，較厚的材料需要更高的熱輸入才能達到良好的熔合。此外，接頭的結構應確保焊接過程中能有效接觸，並始終確保焊接均勻。此外，承重應用需要進行全面的應力分析，以消除潛在的故障，而使用適當的焊接尺寸和形狀有助於保持結構完整性。綜合考慮這些因素，可以得出結論：邊緣焊接功能齊全，值得信賴。

使用 SolidWorks 設計焊縫

SolidWorks 憑藉其全面的焊接工具簡化了焊接接頭的設計。焊接件功能可讓使用者在完成精確焊接的同時建立和調整結構構件。該程式不僅提供預設的焊道選項，還能讓使用者輕鬆查看和記錄設計中焊接的尺寸、長度和位置。此外，利用 SolidWorks 的模擬功能，可以對焊接接頭進行拉伸/壓力分析，這有助於驗證設計是否符合強度和負載要求。借助這些工具，設計師能夠快速、可靠且精確地創建焊接結構。

影響焊接接頭完整性的因素

材料特性

焊接材料的選擇對接頭的強度和壽命有顯著影響。除了材料的抗拉強度、熱導率和硬度外，在選擇過程中還必須考慮其他因素。

焊接技術

所選的焊接工藝，無論是 MIG、TIG 或電弧焊，都是焊接接頭品質和均勻性的主要因素。

熱量輸入

必須適當地控制熱量，因為過多或過少的熱量可能會導致焊接缺陷，例如翹曲、裂縫或滲透不良。

聯合設計

焊接接頭的形狀和尺寸及其準備都會影響接頭隨時間所能承受的應力和負荷。

焊工技能

焊工的熟練程度和經驗對於實現精確的焊接和最大限度地減少缺陷至關重要，因為即使是最輕微的錯誤也會影響焊接的強度。

邊緣焊接中應避免的常見錯誤

在邊緣焊接過程中，我會避免一些可能影響焊接品質的常見錯誤。一個關鍵錯誤是金屬表面清潔不徹底，因為鐵鏽、油污或污垢等雜質會削弱焊接。我也會根據材料調整合適的設置，防止過熱導致翹曲或咬邊。忽略適當的接頭準備，例如對中和對接，可能會導致熔接不良和接頭強度降低。最後，同樣重要的是，我不會倉促完成整個過程，也不會使用不一致的焊接技術，因為這會導致焊接不均勻或不完整。因此，我力求精準和耐心，以獲得最佳效果。

邊焊在工業上的應用

邊緣焊接工藝因其能夠形成牢固、精確的接頭，且材料浪費極少，廣泛應用於許多行業。它常用於管道、儲罐和金屬板材的製造，因為這些行業的接縫品質至關重要。汽車和航空航天工業也使用邊緣焊接來連接輕質材料，且不會影響材料的強度。此外，它還用於電子產品製造中，用於精確焊接小型易碎部件。

汽車製造中的邊緣焊接

邊緣焊接是汽車生產中的一個重要環節，因為它能夠實現車輛部件的牢固而精確的連接。它主要用於連接鋁和高級合金等輕質材料，這些材料對於汽車行業的減重和燃油效率至關重要。該技術也用於製造車身面板、排氣管和車架等零件，這些零件對於汽車的安全性和性能至關重要。邊緣焊接精度高且材料浪費少，因此仍然是現代汽車生產的主流方法。

邊緣焊縫在航太工程的應用

邊緣焊接是航空航天工程中的關鍵技術，其主要要求是精度和耐久性。此方法廣泛應用於鈦、鎳基合金和複合材料等高性能材料的熔接，這些材料廣泛應用於飛機零件和結構的製造。航空航太領域對邊緣焊接的依賴體現在機身部件、機翼組件和發動機部件的製造中，這些部件能夠承受高速、高壓和溫度變化等最具挑戰性的條件。此外，邊緣焊接的精度降低了材料變形的風險，這對於保持空氣動力學和結構完整性至關重要。邊緣焊接憑藉其能夠實現輕量化、堅固高效的設計，已成為支持航空航天創新的重要工藝。
