Beim MIG-Schweißen ist die richtige Auswahl der Verfahren und Materialien entscheidend für die Bildung starker und sauberer Schweißnähte. Fülldraht ist eine solche Methode mit vielfältigen Anwendungsmöglichkeiten, die das Schweißen einfach macht und hervorragende Ergebnisse liefert. Was genau unterscheidet Fülldraht von anderen Methoden und wie können Sie Fähigkeiten entwickeln, die Ihr Schweißprojekt zum Erfolg führen? Dieser Leitfaden erklärt ausführlich die Hintergründe des MIG-Schweißens mit Fülldraht und bietet sowohl Anfängern als auch Experten Einblicke. Von den Vor- und Nachteilen dieser Schweißmethode bis hin zu einigen nützlichen Tipps zur Verbesserung Ihrer Technik dient dieser Artikel als Einführung und Handbuch zum Meistern des Fülldrahtschweißens. Ob schwere oder kleinere Arbeiten – Sie erhalten auf jeden Fall die nötigen Informationen, um selbstbewusst durchzustarten und erfolgreich zu sein.
Einführung in das MIG-Schweißen und Flussmittelkernschweißen
Der Schweißprozess umfasst zahlreiche Prozesse. Das MIG-Schweißverfahren in Kombination mit agglomeriertem Fülldraht ist vielseitig einsetzbar und sehr effizient. Im Gegensatz zum Massivdrahtschweißen wird beim Fülldrahtschweißen kein externes Gas verwendet, da dieses während des Schweißvorgangs im Schweißdraht erzeugt wird. Die Anwendungsmöglichkeiten dieses Verfahrens sind vielfältig, da dicke Materialien geschweißt werden können und es sich für das Schweißen im Freien eignet, da das Fülldrahtpulver Windeinflüssen entgegenwirkt. Daher ist es ideal für Profis und Hobbyschweißer, die in der Strukturreparatur, im Autobau oder ähnlichen Bereichen tätig sind.
Was ist MIG-Schweißen?
MIG-Schweißen oder Metall-Inertgasschweißenist ein Schweißverfahren, bei dem durchgehende Massivdrahtelektroden durch den Schweißbrenner in das Schweißbad geführt werden, um zwei Grundmaterialien zu verbinden. Der Prozess verdankt seinen Namen der Verwendung eines inerten oder halbinerten Gases, das als Schutzschild für die Schweißnaht vor atmosphärischer Kontamination dient. MIG-Schweißen ist aufgrund seiner einfachen Handhabung, Geschwindigkeit und Anpassungsfähigkeit beliebt und eignet sich daher sowohl für dünne als auch für dicke Materialien. Typische Anwendungsgebiete sind Branchen wie die Automobilindustrie, das Baugewerbe, die Fertigung usw. Das relativ einfache Funktionsprinzip macht es für Anfänger, die nach Schweißtechniken suchen, die saubere, starke Schweißnähte erzeugen, sodass nach dem Schweißen nur eine minimale Reinigung erforderlich ist, noch attraktiver. Aus diesem Grund gilt MIG-Schweißen in der modernen Fertigung als unverzichtbar.
Fülldrahtschweißen verstehen
Im Bereich der Schweißverfahren ist das Fülldrahtschweißen (FCAW) ein halbautomatisches Verfahren zum Schweißen von Metallen mithilfe eines flussmittelgefüllten Rohrdrahts. Im Vergleich zum MIG-Schweißen benötigt FCAW nicht immer Schutzgas, da beim Erhitzen das Flussmittel im Draht selbst das Schutzgas ersetzt. Daher eignet sich das Schweißverfahren für den Außenbereich und andere Anwendungen mit hoher Beanspruchung und funktioniert sehr gut in windigen Atmosphären und bei dickeren Materialien. Es wird im Baugewerbe, im Schiffsbau und bei Reparaturarbeiten aufgrund seiner höheren Abschmelzleistung, Schweißfestigkeit und der Möglichkeit, auf schmutzigen oder rostigen Oberflächen zu schweißen, sehr geschätzt. Es neigt jedoch dazu, mehr Spritzer zu erzeugen als das MIG-Schweißen und wird daher als etwas lästig empfunden; dennoch wird es weiterhin häufig für Projekte eingesetzt, die solche Eigenschaften erfordern.
MIG-Schweißen vs. Fülldrahtschweißen: Wichtige Unterschiede
Beim MIG-Schweißen wird Schutzgas verwendet, es liefert sauberere Schweißnähte und eignet sich am besten für dünne Materialien. Im Gegensatz dazu benötigt das Fülldrahtschweißen kein Gas, funktioniert gut im Freien und eignet sich hervorragend für dicke oder schmutzige Metalle.
| Kernpunkt | MIG-Schweißen | Fülldrahtschweißen |
|---|---|---|
| Schutzgas | Erforderlich | Nicht benötigt |
| Sauberkeit | Sauberere Schweißnähte | Mehr Spritzer |
| Medientyp | Dünne Metalle | Dick, schmutzig |
| Außeneinsatz | Begrenzt | Ausgezeichnet |
| Ablagerungsrate | Moderat | Hoch |
| Kosten | Höher | Senken |
| Benutzerfreundlich | Einfachere | Erfordert Geschick |
| Equipment | Komplexer | Einfacher |

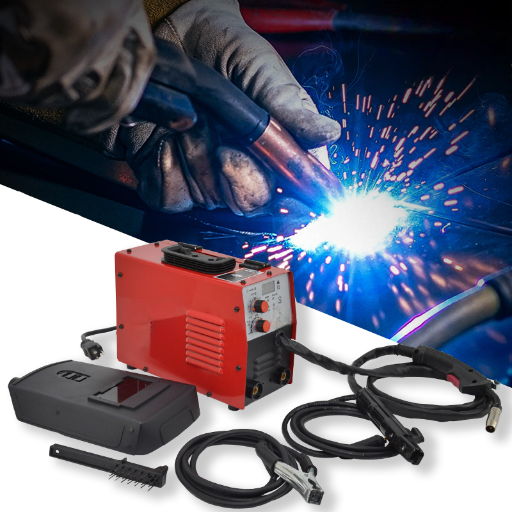

Grundlagen des Fülldrahtschweißens (FCAW)
Das Fülldrahtschweißen (FCAW) ist ein vielseitiges Schweißverfahren, bei dem mit Flussmittel gefüllter Rohrdraht den Lichtbogen erzeugt und das Schweißbad abschirmt. Es macht externes Schutzgas überflüssig und eignet sich daher hervorragend für den Einsatz im Freien bei windigen Bedingungen. Aufgrund der höheren Eindringtiefe und Abschmelzleistung des FCAW-Verfahrens können dickere und schmutzigere Materialien geschweißt werden. Visuell führt dies dazu, dass sich die sichtbare Flamme in alle Richtungen ausbreitet, und erfordert mehr Geschick im Umgang. Die Ausrüstung ist einfacher und kostengünstiger; daher ist dies für viele industrielle Reparaturbetriebe die beste Wahl.
Fülldrahtschweißen (FCAW) ist ein Schweißverfahren, das halb- oder vollautomatisch durchgeführt werden kann. Dabei kommt eine kontinuierlich abschmelzende Elektrode mit Fülldraht zum Einsatz. In der Elektrode erzeugt das Fülldraht-Schweißmittel Schutzgas und Schlacke, die das Schweißbad vor atmosphärischer Verunreinigung schützen. Da dieses Verfahren vielseitig einsetzbar ist und auch dicke Metalle effektiv schweißen kann, findet es Anwendung im Bauwesen, im Schiffbau und bei der Reparatur von Schwermaschinen.
Im Gegensatz zum Standard-MIG-Schweißverfahren ist beim selbstschützenden FCAW-Verfahren kein externes Schutzgas erforderlich, sodass es sich für Arbeiten im Freien oder in Umgebungen mit starkem Wind eignet. Dank seiner tiefen Durchdringung und hohen Ablagerungsraten eignet es sich schneller und besser zum Schweißen von schmutzigen, rostigen oder lackierten Materialien. Aufgrund des höheren Spritzerpotenzials und der technikorientierten Vorgehensweise erfordert es jedoch ein höheres Maß an Geschick. In der Industrie gilt es dennoch als kosten- und zeitsparende Maßnahme.
Arten von Flussmitteldraht
Es gibt zwei Haupttypen von Fülldrähten: selbstabschirmenden Fülldraht und gasabschirmenden Fülldraht.
| Typ | Schutz- | Luftüberwachung | Fertigkeit erforderlich | Vorteile | Einschränkungen |
|---|---|---|---|---|---|
| Selbstgeschirmt | Kein Gas | Draußen, windig | Hoch | Mobiles | Mehr Spritzer |
| Gasgeschützt | Benötigt Gas | Innen, saubere Umgebung | Moderat | Sauberere Schweißnähte | Weniger tragbar |
Auswahl des richtigen Flussmittelkerndrahts für Ihr Projekt
Bei der Wahl Ihrer Fülldrahtummantelung können verschiedene Faktoren eine Rolle spielen, darunter Projektanforderungen, Arbeitsumgebung und Qualifikationsniveau. Selbstschützender Fülldraht eignet sich am besten für Projekte im Freien oder bei starkem Wind, da er kein Schutzgas benötigt und so auch bei ungünstigen Wetterbedingungen hohe Mobilität und leistungsstarkes Arbeiten ermöglicht. Angenommen, Sie genießen den Luxus einer kontrollierten Innenumgebung. In diesem Fall sollten Sie die Verwendung von gasgeschütztem Fülldraht in Betracht ziehen, da dieser Schweißnähte mit weniger Spritzern erzeugt und so sauberere und ästhetisch ansprechendere Schweißnähte ermöglicht.
Ein weiterer zu berücksichtigender Faktor ist die Art des zu schweißenden Metalls und dessen Dicke. Manche Fülldrähte eignen sich besser für dickere Materialien, andere für dünnere Metalle. Achten Sie unbedingt darauf, ob der Fülldraht mit Ihrem Schweißgerät kompatibel ist, da manche Geräte nicht sowohl selbstschützende als auch gasgeschützte Drähte unterstützen. Die Berücksichtigung dieser Faktoren ermöglicht Ihnen die Auswahl der besten Fülldraht-Schweißoptionen für Ihr Projekt und sorgt für optimale Schweißergebnisse.

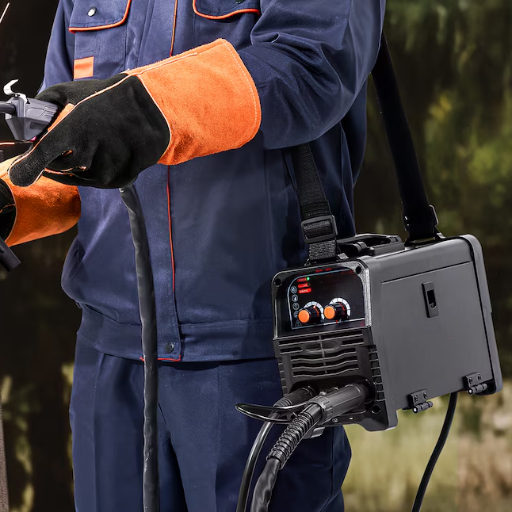

Einrichten Ihres MIG-Schweißgeräts für Flux Core
Wenn Sie ein MIG-Schweißgerät für das Fülldrahtschweißen einrichten, prüfen Sie zunächst, ob Ihr Schweißgerät für Fülldrähte geeignet ist. Andernfalls können falsche Einstellungen an Ihrem Gerät Ihren Fülldraht verunreinigen. Legen Sie dann einen Fülldraht mit dem richtigen Durchmesser ein und ändern Sie die Polarität Ihres Geräts auf DCEN, da dies die gängigste Einstellung für das Fülldrahtschweißen ist. Stellen Sie nun die Drahtvorschubgeschwindigkeit und -spannung gemäß den vom Drahthersteller empfohlenen Parametern ein, die in erster Linie von der Dicke des zu schweißenden Materials abhängen. Überprüfen Sie, ob die Drahtvorschubrollen für den eingelegten Drahttyp geeignet sind – in diesem Fall Rändelrollen für Fülldraht. Überprüfen Sie als Nächstes die Erdungsanschlüsse und bereiten Sie schließlich Ihren Arbeitsbereich für sicheres und effizientes Schweißen vor.
Grundlegende Ausrüstung und Werkzeuge
- Schweißgerät – Ein betriebsbereites Fülldrahtschweißgerät mit Einstellungen für Polarität, Drahtvorschubgeschwindigkeit und Spannung.
- Flusskerndraht – Der passende Draht für die Art und Größe des zu schweißenden Materials.
- Schweißhelm – Zum Schutz von Augen und Gesicht, vorzugsweise mit automatischer Verdunkelung.
- Schutzkleidung – Beinhaltet Handschuhe, Jacke und Sicherheitsstiefel mit Stahlkappe.
- Drahtbürste und Schlackenhammer – Zum Entfernen von Schlacke von Schweißnähten.
- Klammern – Um das Werkstück während des Schweißens an Ort und Stelle zu halten und so für Stabilität zu sorgen.
- Erdungsklemme – Zum Aufbau des passenden elektrischen Arbeitskreises.
- Schutzbrille – Augen vor Fremdkörpern und Funken schützen, wenn nicht geschweißt wird.
Solche Werkzeuge und Geräte sind für Schweißer, die schnell, sicher und präzise arbeiten möchten, sehr wichtig.
Anpassen der Schweißereinstellungen
Durch die richtige Einstellung des Schweißgeräts lassen sich saubere, stabile Schweißnähte erzeugen, auch wenn während des Schweißvorgangs Probleme auftreten können. Es gibt einige Dinge zu überprüfen:
- Materialart und -stärke – Bestimmen Sie zunächst die Art und Dicke des zu schweißenden Metalls, um die Stromstärke und Spannung einzustellen. Bei dickeren Materialien ist in der Regel eine höhere Stromstärke erforderlich.
- Schweißprozess – Passen Sie die Einstellungen Ihres Geräts digital an das verwendete Schweißverfahren an, angefangen von MIG-, WIG- bis hin zum Stabschweißen. Bei MIG-Schweißgeräten muss in der Regel die Drahtvorschubgeschwindigkeit angepasst werden.
- Polarität – Stellen Sie die Polarität je nach verwendeter Elektrode oder Füllmaterial immer richtig ein. Beim MIG-Schweißen mit Massivdraht wird beispielsweise die DCEP-Polarität (DC-Elektrode positiv) verwendet.
- Gasflussgeschwindigkeit – Stellen Sie den Schutzgasfluss auf die empfohlene Geschwindigkeit ein. Ein zu hoher Fluss kann zu Porosität in der Schweißnaht führen, während ein zu geringer Fluss zu Turbulenzen führen kann.
- Übungsläufe – Machen Sie nach dem Einrichten Probeschweißungen an Abfall oder überschüssigem Material, um ein Gefühl dafür zu bekommen.
Wenn Sie diese Faktoren berücksichtigen und alle notwendigen Anpassungen vornehmen, erzielen Sie die beste Schweißnaht. Befolgen Sie stets die Anweisungen im Schweißhandbuch für Ihr spezielles Gerät.
Drahtvorschubgeschwindigkeit und Spannungseinstellungen
Drahtvorschubgeschwindigkeit und Spannung sind zwei entscheidende Faktoren für das gewünschte Schweißergebnis. Die Drahtvorschubgeschwindigkeit bestimmt die Menge des Schweißdrahts, die pro Minute in eine Schweißnaht eingebracht wird, und beeinflusst damit die Schweißnahtgröße und den Wärmeeintrag für ein bestimmtes Projekt. Eine höhere Drahtvorschubgeschwindigkeit führt zu einer höheren Abschmelzleistung; daher muss die Spannung entsprechend angepasst werden, um einen stabilen Lichtbogen zu gewährleisten. Die Spannung hingegen bestimmt den Abstand des Lichtbogens und beeinflusst dadurch sowohl die Eindringtiefe als auch das Schweißnahtprofil.
Es ist hilfreich, die Drahtvorschubgeschwindigkeit und Spannungseinstellungen im Handbuch Ihres Geräts oder in einer Schweißtabelle zu überprüfen, die sich speziell auf das verwendete Material und den verwendeten Draht bezieht. Dickere Materialien erfordern in der Regel eine höhere Drahtvorschubgeschwindigkeit und Spannung zum Schweißen als dünnere Materialien, bei denen eine niedrigere Einstellung erforderlich ist, um ein Durchbrennen zu verhindern. Durch das Testen der Einstellungen an einer Schweißnaht wird sichergestellt, dass diese Einstellungen eine saubere, starke und für das jeweilige Projekt geeignete Schweißnaht ergeben. Die richtige Berücksichtigung dieser Parameter führt zu Effizienz und einem hochwertigen Ergebnis.
Grundlegende Techniken für das Fülldrahtschweißen
Für optimale Ergebnisse beim Fülldrahtschweißen empfiehlt sich ein gleichmäßiger Schweißwinkel von typischerweise 10 bis 15 Grad. Die Schlepp- oder Rückhandtechnik ermöglicht ein tieferes Eindringen in dicke Materialien, während die Schubtechnik die Spritzerbildung reduziert und für dünne Materialien bevorzugt wird. Eine konstante Geschwindigkeit ist entscheidend, da eine niedrige Geschwindigkeit zu Unterschnitten führen kann, während eine höhere Geschwindigkeit zu übermäßiger Ablagerung führen kann. Reinigen Sie den Schweißbereich von Verunreinigungen und passen Sie die Maschineneinstellungen kontinuierlich an, um Abweichungen in Dicke und Drahttyp auszugleichen. Übung macht den Meister. Führen Sie daher Probeschweißungen durch und passen Sie Ihre Technik an, um solide und saubere Schweißnähte zu erzielen.
Richtige Schweißpositionierung
Die richtige Schweißposition führt zu starken und langlebigen Schweißnähten. Die Position muss eine gleichmäßige und kontrollierte Bewegung des Schweißbrenners oder der Elektrode ermöglichen. Der Schweißer muss einen sicheren Stand, ruhige Arme und möglichst wenig Vibrationen haben. Positionieren Sie Körper und Hände so, dass Sie den Schweißbereich gut im Blick haben und gleichzeitig vor Funken und Dämpfen geschützt sind. Es gibt vier Schweißpositionen: flach, horizontal, vertikal und über Kopf. Jede dieser Positionen erfordert eine Anpassung der Neigung, Schweißtechnik und Geräteeinstellungen. Wählen Sie die Position, die maximale Stabilität und Kontrolle beim Schweißen bietet.
Techniken zur Aufrechterhaltung eines stabilen Lichtbogens
- Konstante Reisegeschwindigkeit beibehalten: Die Hand oder der Brenner würden sich in einem Lichtbogen mit Unregelmäßigkeiten bewegen, die die Ästhetik und Festigkeit der Schweißnähte.
- Verwenden Sie beide Hände zur Kontrolle: Wenn möglich, sollte beim Halten des Brenners oder der Elektrode ein Zweihandgriff verwendet werden, um eine höhere Präzision zu erreichen und Vibrationen zu minimieren.
- Achten Sie auf den richtigen Elektrodenwinkel: Eine angemessene Elektrodenposition, normalerweise etwa 10–15 Grad, gewährleistet die Lichtbogenkonsistenz und minimiert Spritzer.
- Verwenden Sie die richtige Stromstärke: Das Schweißgerät sollte so eingestellt werden, dass es die richtige Stromstärke für das verwendete Material und die verwendete Elektrode liefert, sodass ein gleichmäßiger und kontrollierter Lichtbogen aufrechterhalten werden kann.
- Verwenden Sie eine Haltung: Nehmen Sie eine bequeme und sichere Körperhaltung ein, die Ihnen ein ermüdungsarmes Arbeiten während des Schweißvorgangs ermöglicht.
Abschirmung und ihre Bedeutung verstehen
Beim Fülldrahtschweißen ist die Abschirmung seit jeher entscheidend, um das Schmelzbad vor atmosphärischen Verunreinigungen zu schützen. Sauerstoff, Stickstoff und andere Gase verunreinigen die Schweißnaht beim Schweißprozess und verursachen Porosität, spröde Strukturen oder unnötige Oxidation. Aus Sicht des Fülldrahtschweißens trägt das Flussmittel in der Elektrode zur Lösung dieses Problems bei. Während der Schmelzphase erzeugt das Flussmittel einen Schutzgasschild, der den Schweißbereich effektiv vor Verunreinigungen isoliert.
Für optimale Ergebnisse ist es wichtig zu prüfen, ob Ihr Fülldraht selbstschützend ist oder ein externes Schutzgas benötigt. Selbstschützende Fülldrähte erzeugen ihr eigenes Schutzgas aus dem Flussmittel und können daher im Außenbereich oder bei zugigen Bedingungen eingesetzt werden. Gasgeschützte Fülldrähte hingegen nutzen eine externe Gasquelle, beispielsweise CO2 oder ein CO2/Argon-Gemisch, und werden daher bevorzugt für sauberere Schweißnähte und deutlich weniger Spritzer beim Schweißen in kontrollierten Innenräumen eingesetzt. Die Wahl der richtigen Schutzmethode und des Drahttyps entsprechend den Projektanforderungen gewährleistet starke, langlebige und hochwertige Schweißnähte.
Anwendungen und Vorteile des Fülldrahtschweißens
Vielseitigkeit und Effizienz machen das Fülldrahtschweißen zu einer weit verbreiteten Wahl in der Industrie. Es wird vor allem in der Schwerindustrie, im Schiffbau und im Hochbau eingesetzt, wo hohe Abschmelzleistungen und eine tiefe Eindringtiefe gefordert sind. Dank des selbstabschirmenden Drahtes eignet es sich hervorragend für den Einsatz im Freien in zugigen Umgebungen, ohne dass Schutzgas von außen erforderlich ist. Ein weiterer Vorteil des Fülldrahtschweißens ist die Möglichkeit, dicke Materialien zu verarbeiten und gleichzeitig starke und zuverlässige Schweißnähte mit minimaler Oberflächenvorbereitung zu erzeugen. Schnelligkeit und Vielseitigkeit machen das Fülldrahtschweißen zu einer guten Wahl, wenn bei einem Projekt sowohl Produktivität als auch Qualität gefordert sind.
Wo wird Fülldrahtschweißen eingesetzt?
Fülldrahtschweißen eignet sich am besten für das Baugewerbe, den Schiffsbau und die Reparatur von Schwermaschinen. Da es sich um ein Schweißverfahren für den Außenbereich handelt, ist es widerstandsfähiger gegen windbedingte Turbulenzen, die bei alternativen Schweißmethoden, bei denen Schutzgas verweht werden könnte, nachteilig sind. Daher eignet sich dieses Verfahren am besten zum Schweißen dicker Materialien, wie sie im Hochbau, bei Brücken und Rohrleitungen verwendet werden. Es bietet außerdem hohe Abschmelzleistungen und Effizienz und bietet so einen guten Kompromiss zwischen Geschwindigkeit und starken, langlebigen Schweißnähten, die bei vielen Arbeiten benötigt werden.
Vorteile gegenüber dem herkömmlichen MIG-Schweißen
- Überragende Leistung im Freien und bei Wind aufgrund der selbstabschirmenden Natur des Flussmittelkerns.
- Höhere Abscheidungsraten Dies führt zu schnellerem Schweißen und somit zu einer höheren Produktivität.
- Bessere Durchdringung ist eine seiner Eigenschaften, da es dickere Materialien bearbeitet; daher ist es ideal für schwere Strukturarbeiten.
- Reduzierter Bedarf an externem Schutzgas führt zu geringeren Geräte- und Materialkosten.
- Höhere Zuverlässigkeit auf schmutzigen oder weniger gut vorbereiteten Oberflächen da Verunreinigungen beim Fülldrahtschweißen nicht so stark stören wie beim normalen MIG-Schweißen.
Kosteneffizienz und Vielseitigkeit von Flux Core
Fülldrahtschweißen bietet ein hervorragendes Gleichgewicht zwischen Kosteneffizienz und Vielseitigkeit und ist daher für Unternehmen in zahlreichen Anwendungen einsetzbar. Da Schweißarbeiten ohne oder mit minimalem Einsatz von externem Schutzgas durchgeführt werden können, lassen sich Schweißmaterial und Betriebskosten deutlich senken. Dies macht es zu einer ausgezeichneten Wahl sowohl für kleine als auch für größere Betriebe, die ihr Budget einhalten möchten.
Zweitens sind die Einsatzmöglichkeiten des Fülldrahtschweißens vielfältig. Ob beim Bearbeiten dicker Platten für den Schiffsbau oder bei Reparaturarbeiten an leicht unebenen Oberflächen – dieses Schweißverfahren liefert stets seine Ergebnisse. Ebenso hilfreich ist es bei Außeneinsätzen, bei denen der Mangel an Schutzgas ein großer Vorteil ist, da widrige Faktoren wie Wind die meisten anderen Schweißverfahren erschweren würden. Diese Kombination aus Kosteneffizienz und Praktikabilität macht das Fülldrahtschweißen auch heute noch zu einem unverzichtbaren Werkzeug in der Fertigungs- und Bauindustrie.
