Le soudage par faisceau laser révolutionne l'industrie manufacturière moderne en offrant une précision et une efficacité qui ne peuvent être égalées par aucune des méthodes de soudage conventionnelles Dans le cas des industries automobile, aérospatiale ou électronique, si vous êtes hors de la boucle concernant cette méthode de pointe, vous êtes susceptible d'être confronté à une concurrence sérieuse sur le marché actuel, qui évolue très rapidement.
L'article aborde les avantages essentiels et les inconvénients possibles du soudage par faisceau laser, vous dotant ainsi des informations nécessaires pour faire les choix appropriés pour vos entreprises Il couvre toute la gamme allant de la capacité de la technique à former des joints extrêmement précis aux facteurs de coût et de complexité de l'équipement impliqué Ainsi, un point de vue caractérisé par la prudence est offert quant à savoir si le soudage par faisceau laser est ou non une option adaptée à vos besoins.

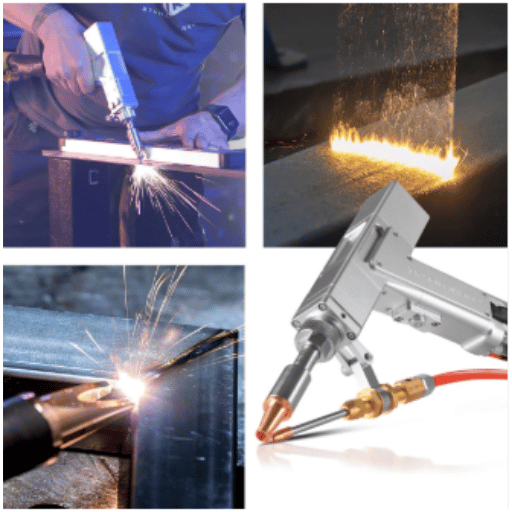

Comprendre le soudage laser
Le soudage laser se présente comme une procédure d'assemblage méticuleuse qui utilise un rayon concentré provenant d'un laser pour fondre et assembler des matériaux, généralement des métaux ou des thermoplastiques. L'énergie laser agissant sur le joint liquéfie le matériau qui, après refroidissement, forme une soudure de très haute résistance. Cette technique offre une précision exceptionnelle en étant capable de concentrer l'énergie dans de petites zones. Le soudage laser est donc très adapté aux applications complexes ou délicates. Le soudage laser est très utilisé dans les secteurs de l'automobile, de l'aérospatiale et de l'électronique, où la précision et la durabilité sont des facteurs majeurs. Son processus rapide et efficace ainsi que la capacité de créer des soudures sur des formes complexes en font une option plus souvent choisie que les méthodes de soudage traditionnelles.
Qu'est-ce que le soudage par faisceau laser ?
⚡ Soudage par faisceau laser (LBW) Définition
Le soudage par faisceau laser (LBW) est l'un des procédés de soudage par fusion qui utilisent la puissance d'un faisceau laser pour chauffer et assembler les matériaux avec précision et très souvent les matériaux sont des métaux ou des thermoplastiques La densité énergétique du laser est si élevée qu'elle entraîne une pénétration profonde et un soudage rapide, ce qui, à son tour, rend le procédé très efficace pour la production de soudures solides et précises dans les situations où la précision et une distorsion thermique minimale sont requises.
Applications courantes du soudage laser
Laser le soudage est un procédé Cela est grandement favorisé par de nombreuses industries principalement en raison de sa précision et de son efficacité Dans l'industrie automobile, le soudage laser est utilisé pour la production de pièces de carrosserie de voiture, de composants pour ensembles d'engrenages et de blocs-batteries de voitures électriques L'industrie aérospatiale a recours au soudage laser pour la production d'aubes de turbine, de réservoirs de carburant et de pièces structurelles qui sont supposées être fortes mais légères De plus, en plus de ce qui précède, le soudage laser est également utilisé dans le domaine médical dans la production d'instruments chirurgicaux et de dispositifs implantables L'électronique et la micromécanique, en revanche, tirent parti du procédé de soudage laser pour la production de très petits ensembles complexes tels que les capteurs et la microcircuitrie La combinaison de polyvalence et de précision rend le procédé de soudage laser le plus souhaitable pour la fabrication.
Industrie Automobile
Pièces de carrosserie, ensembles d'engrenages, blocs-batteries pour véhicules électriques
Industrie aérospatiale
Pales de turbine, réservoirs de carburant, pièces de structure légères
Applications médicales
Instruments chirurgicaux, dispositifs médicaux implantables
Électronique & Micromécanique
Capteurs, microcircuit, petits assemblages complexes
Aperçu du soudage par faisceau d'électrons
Le soudage par faisceau d'électrons (EBW) est un processus qui joint les matériaux à l'application d'un faisceau concentré d'électrons à grande vitesse Lorsque les électrons frappent la surface du matériau, leur énergie cinétique se transforme en chaleur, ce qui donne une soudure étroite et profonde avec très peu de distorsion thermique Pour permettre aux électrons de travailler au mieux et d'obtenir les soudures les plus propres et de la plus haute qualité, le processus se fait à l'intérieur du vide L'EBW est très accepté dans les secteurs de l'aérospatiale, de l'automobile et de l'électronique en raison de sa capacité à produire non seulement des soudures robotiques solides mais aussi précises Parmi ses avantages figurent les soudures de forme complexes et les différents matériaux qui s'assemblent, ce qui en font un outil très important dans le processus de fabrication avancé.

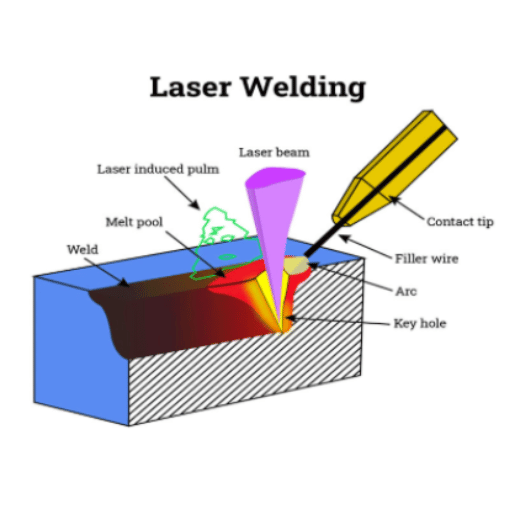

Inconvénients du soudage au laser
Alors que le soudage par faisceau laser offre de nombreux avantages, il est important de comprendre ses limites et ses défis pour prendre des décisions éclairées pour vos projets.
Coûts initiaux élevés
L'installation et l'achat de machines de soudage au laser peuvent coûter très cher ; ce sera donc une dépense importante par rapport aux anciennes méthodes de soudage.
Limitations Matérielles
Le soudage laser est très efficace avec beaucoup de métaux, mais il peut ne pas fonctionner aussi bien avec certains matériaux hautement réfléchissants ou un travail de préparation supplémentaire peut être nécessaire pour obtenir les meilleurs résultats.
Exigences de précision
Chaque partie du processus doit être alignée exactement, ce qui rend impossible de se passer d'un équipement de préparation et de précision de grande qualité.
Compétence et expertise
L'équipement de soudage au laser a besoin d'un personnel qualifié spécialement formé au processus de soudage et aux exigences de sécurité, ce qui se traduit par des coûts salariaux plus élevés.
Pont à écart limité
Dans les cas où il y a de grands écarts entre les matériaux, le soudage laser sera inefficace, et c'est pourquoi il est important d'avoir des tolérances serrées pendant le processus d'assemblage.
Limites techniques du soudage par faisceau laser
Bien que le soudage par faisceau laser soit très précis et efficace, il présente néanmoins certaines limitations qui sont avant tout techniques Tout d'abord, il ne peut pas être utilisé pour assembler des matériaux distants de plus de quelques millimètres, ainsi l'assemblage doit être fait avec des tolérances serrées En outre, le procédé a un problème avec les surfaces hautement réfléchissantes qui peuvent soit diminuer l'efficacité du procédé, soit avoir un impact considérable sur la qualité de la soudure La demande de configuration et d'alignement précis ajoute à la complexité des opérations et entraîne souvent des temps de configuration plus longs Enfin, le cas avec le cuivre et d'autres matériaux similaires qui ont une conductivité thermique élevée est particulièrement difficile car ils peuvent rapidement perdre de la chaleur et ainsi affecter la qualité de la soudure.
️️ Défis techniques clés :
- Tolérance d'écart : Ne peut pas joindre les matériaux à plus de quelques millimètres d'intervalle
- Surfaces réfléchissantes : Les matériaux hautement réfléchissants diminuent l’efficacité et la qualité des soudures
- Complexité de configuration : Un alignement précis nécessite des temps de configuration plus longs
- Conductivité thermique : Les matériaux comme le cuivre perdent rapidement de la chaleur, affectant la qualité de la soudure
Défis conjoints en matière d’accessibilité et d’alignement
L'accessibilité et l'alignement des joints sont les facteurs les plus importants dans le processus de soudage Si la zone de soudage n'est pas facilement accessible, en particulier dans les assemblages compliqués ou les petits endroits, cela peut grandement affecter la précision et le rendement du travail En outre, le désalignement des pièces ajoute à la difficulté de l'opération et peut provoquer une soudure imparfaite ou même une réduction de sa résistance. Cependant, grâce à un positionnement approprié, une préparation minutieuse et l'adoption de systèmes de fixation de haute technologie, il est possible de contrecarrer ces obstacles et ainsi d'augmenter à la fois l'efficacité et la qualité des soudures.
Problèmes de compatibilité matérielle
La compatibilité des matériaux est très importante pour obtenir des soudures de bonne qualité Différents matériaux exigent des méthodes de soudage, des métaux d'apport et des températures particulières afin d'obtenir une liaison solide. Si les matériaux ne sont pas compatibles, cela peut entraîner des joints faibles, des fissures ou même de la corrosion avec le temps. Il est très important de connaître les caractéristiques métallurgiques des matériaux à assembler et de choisir les processus et consommables appropriés pour résoudre de tels problèmes de manière efficace. Les tests de compatibilité et de respect des codes de soudage peuvent également réduire considérablement le risque et augmenter les performances à long terme.
🔍 Considérations de compatibilité :
- Comprendre les caractéristiques métallurgiques des matériaux à assembler
- Sélectionnez les méthodes de soudage appropriées et les métaux d'apport
- Assurer un contrôle approprié de la température pour les liaisons fortes
- Effectuer des tests de compatibilité avant la production
- Adhérer aux codes et normes de soudage établis

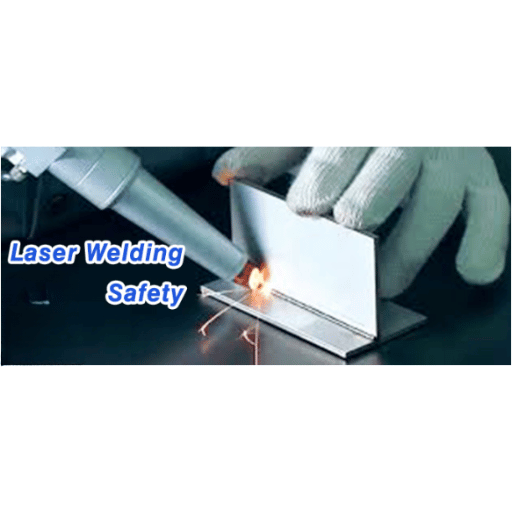

Préoccupations de sécurité dans le soudage par faisceau laser
Bien que le soudage par faisceau laser apporte précision et efficacité, il apporte tout de même un certain nombre de problèmes de sécurité dont il faut se charger afin de créer un environnement de travail sûr Parmi les principaux risques figurent
| Danger de sécurité | Description du risque | Mesures de prévention |
|---|---|---|
| Exposition des yeux et de la peau | Un puissant faisceau laser peut infliger de grands dommages aux yeux et à la peau | Portez des lunettes de sécurité laser et des vêtements de protection |
| Émissions de fumées et de gaz | Fumées et gaz nocifs produits lors du soudage | Installer des systèmes de ventilation ou d'extraction de fumées |
| Risques d'incendie | Une puissance laser élevée peut enflammer des matériaux inflammables | Gestion appropriée des zones et surfaces incombustibles |
| Sécurité électrique | Les équipements haute tension augmentent le risque de choc électrique | Entretien approprié et fonctionnement formé |
| Réflexions Laser | La réflexion du faisceau peut causer des dommages ou des blessures à l'équipement | Éliminer les surfaces réfléchissantes dans les zones environnantes |
Priorité de sécurité : Les risques mentionnés ci-dessus peuvent être réduits en respectant les normes de sécurité mises en place, en portant le bon équipement de protection et en veillant à ce que les opérateurs soient bien formés aux protocoles de sécurité.
Exposition au rayonnement laser haute intensité
L'application d'un rayonnement laser de haute intensité peut entraîner un certain nombre de problèmes de santé graves, tels que des lésions oculaires, des brûlures cutanées et même le développement de maladies après un certain temps. Cependant, les risques peuvent être bien gérés grâce à la mise en œuvre de protocoles de sécurité appropriés comme l'utilisation de lunettes laser certifiées, d'enceintes de traitement laser et le strict respect des instructions de l'opérateur. Avoir du personnel formé et contrôler l'environnement peut garantir de plus en plus l'utilisation sûre des machines laser.
Génération de vapeurs dangereuses
Les processus impliquant des lasers comme la découpe ou le soudage peuvent conduire à la production de fumées dangereuses contenant des matières nocives telles que des métaux lourds, des gaz et des particules fines. Si ces fumées sont inhalées, elles peuvent causer de graves problèmes de santé et le système respiratoire pourrait être affecté avec d'autres à long terme. Pour éviter ces menaces, il est nécessaire d'utiliser des systèmes de ventilation appropriés, des équipements d'extraction de fumées et des équipements de protection individuelle. La surveillance continue de la qualité de l’air et le respect des règles de sécurité sont également essentiels à la création d’un environnement de travail sûr.
Précautions et mesures de sécurité
Pour réduire les risques liés aux vapeurs toxiques, prenez les mesures suivantes :
🛡️ Mesures essentielles de sécurité :
1. Ventilation
Soyez certain que suffisamment de systèmes de ventilation sont en place pour que les fumées puissent être dispersées efficacement.
2. Extraction des fumées
Utiliser un équipement d'extraction de fumées localisé pour éliminer les polluants de la source.
3. Équipement de protection
Fournir aux travailleurs les équipements de protection individuelle (EPI) nécessaires comme des masques et des respirateurs.
4. Surveillance de la qualité de l'air
Surveiller en permanence la qualité de l'air pour pouvoir reconnaître et affronter à temps tout danger potentiel.
5. Formation et conformité
Offrir une formation complète en matière de sécurité et contrôler strictement le respect des normes de sécurité.
Résultat: Grâce à ces précautions globales, l'exposition sera considérablement réduite et un environnement de travail plus sûr sera établi.

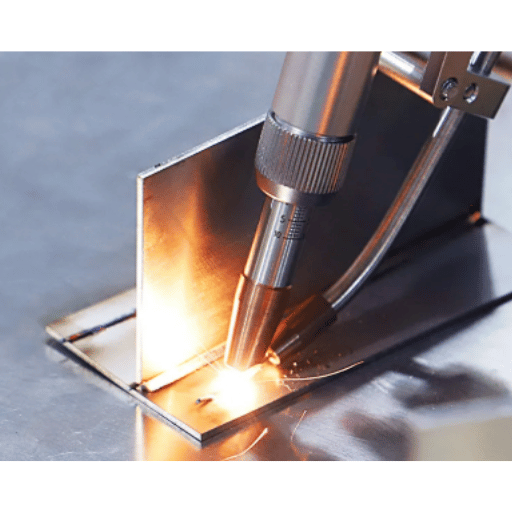

Atténuer les inconvénients du soudage par faisceau laser
Afin d'atténuer les complexités liées au soudage par faisceau laser, les mesures suivantes peuvent être appliquées :
Assurer une formation appropriée
Les opérateurs doivent recevoir une formation complète sur le fonctionnement, les mesures de sécurité et la maintenance du laser afin de réduire les erreurs et de rendre le processus plus efficace.
Using Protective Equipment
Workers should be provided with necessary safety equipment, as laser safety goggles and ventilation systems, in order to prevent exposure to high-energy radiation and toxic fumes.
Regular Maintenance
Laser equipment should undergo periodic maintenance and calibration to provide consistent performance, minimize downtime, and avoid expensive repairs.
Optimizing Work Environment
Reflective surfaces should be eliminated in the vicinity of the welding area to stop accidental beam redirection and to maintain a controlled workspace.
Adéquation matérielle
Proper material selection and surface preparation should be done in order to gain the maximum compatibility and the minimum weld defects.
Impact: The above actions will ensure that the disadvantages of laser beam welding are reduced to a great extent, thus making the welding process safer, more efficient, and of higher quality.
Best Practices for Improved Joint Accessibility
🔧 Best Practice Guidelines:
1. Optimize Design
Redesign the parts incorporating aspects that will eliminate the hindrance to welding joints or, if possible, provide them with enclosing geometries.
2. Use Specialized Tools
The use of extension arms, lead torches, or flexible fixturing will allow the efficient welding of problematic joints located in hard-to-reach areas.
3. Strategic Positioning
Change the angles and locations of the workpieces to provide better visibility and access for welding and equipment.
4. Pre-Welding Layout
Schedule the assembly sequence so that all the joints are easily accessible, thus avoiding the need to carry out complex maneuvers during welding.
5. Perform Regular Inspections
Keep the hard-to-reach areas properly aligned and clean to avoid defects and ensure the welding quality is consistently good.
Practicing these methods will not only enhance joint access but also make the welding process more efficient and reliable.
Choosing Compatible Materials
Choosing the right materials that work together is really important for the weld to last, be strong, and be good quality. Look at things like their metal properties, heat characteristics and resistance to rust to avoid problems. Always use the same filler materials as the base metals and follow the specifications and standards that are needed. Do the material tests if needed to verify compatibility and to make sure that the welded structure will have long-term performance.
✓ Compatibility Factors
- Metal properties
- Heat characteristics
- Resistance to rust/corrosion
- Metallurgical characteristics
✓ Implementation Steps
- Match filler with base metals
- Follow required specifications
- Conduct material testing
- Verify long-term performance
Cost-Effective Solutions for Small Scale Projects
In order to cost-effective small scale projects, the main areas of consideration should be optimization of resources and waste minimization. Through such optimization of resources where possible, the selection of materials should be on the basis of quality versus cost balance. Furthermore, existing resources can be reused or recycled where possible. Project designs can be simplified to reduce complexity and labor costs. Moreover, the use of multi-functional tools and renting equipment instead of buying can lower expenses. Overall, proper planning, efficient material usage, and smart budgeting are the main contributors to maintaining project costs within limits without losing quality.
💰 Cost-Saving Strategies:
- Resource Optimization: Balance quality versus cost in material selection
- Reuse & Recycle: Utilize existing resources where possible
- Simplified Designs: Reduce complexity to lower labor costs
- Equipment Rental: Rent multi-functional tools instead of purchasing
- Smart Planning: Efficient material usage and budgeting
Sources de référence
- Xométrie – 6 Disadvantages of Laser Welding
Discusses main downsides including expensive process, shallow penetration, sensitivity to the material used, and issues related to safety, etc. - Gentec-EO – Advantages and Disadvantages of Laser Welding
Points out the steep cost of the equipment and opens up the discussion on how to increase the return on investment by employing precise measurement techniques. - Suntoplaser – What Are The Advantages And Disadvantages of Laser Welding
Points out issues such as high initial cost for the equipment and other difficulties that laser welding technology faces.
Foire aux questions (FAQ)
Qu'est-ce qui fait du soudage par faisceau laser un processus
Le processus de soudage par faisceau laser est coûteux principalement en raison des machines et technologies sophistiquées utilisées, telles que les lasers et les systèmes de contrôle très précis.
Quelle est la limitation maximale de la profondeur de pénétration du laser ?
Le soudage laser présente un inconvénient par rapport aux autres méthodes de soudage sur matériaux épais en raison de sa profondeur de pénétration limitée.
Est-il nécessaire de choisir les matériaux avec prudence dans le soudage par faisceau laser ?
En effet, il s'agit de matériaux ; il présente une compatibilité limitée avec certains métaux, tels que ceux réfléchissants ou sensibles à la chaleur.
Quels dangers représentent le soudage laser ?
Le puissant faisceau laser est une source de danger, notamment pour les yeux ; ainsi, des pratiques de sécurité strictes doivent être en place, notamment l'utilisation de vêtements de protection et la création de la bonne atmosphère.
Le soudage laser est-il applicable dans n’importe quel
Non, ce n’est pas applicable ; il serait moins efficace dans les environnements extérieurs ou poussiéreux où la précision et la propreté sont difficiles à maintenir.
🎯 Final Conclusion
Laser beam welding represents a significant advancement in modern manufacturing technology, offering unparalleled precision, efficiency, and quality in joining materials. While it comes with notable disadvantages such as high initial costs, material limitations, strict precision requirements, and safety concerns, these challenges can be effectively mitigated through proper training, equipment maintenance, strategic material selection, and adherence to safety protocols. For industries where precision and minimal thermal distortion are paramount—such as automotive, aerospace, electronics, and medical device manufacturing—the benefits of laser beam welding often outweigh its limitations. By understanding both the advantages and disadvantages outlined in this guide, manufacturers and engineers can make informed decisions about whether laser beam welding is the right choice for their specific applications, ultimately achieving optimal results while maintaining safety and cost-effectiveness.
