Guide de chanfreinage des tuyaux : formes de chanfrein et préparation des soudures

Le chanfreinage des tubes est une étape essentielle du soudage et de la fabrication, garantissant des assemblages solides et durables. Des soudures de tubes correctement chanfreinées doivent offrir la meilleure qualité de soudage possible, être sûres et efficaces dans des secteurs tels que le pétrole et le gaz, la construction et l'industrie manufacturière. Cet article met en lumière le monde du chanfreinage des tubes, en examinant les différents types de chanfreins, leurs applications et l'architecture de la préparation des soudures. Que vous soyez soudeur, fabricant ou ingénieur, la connaissance du chanfreinage des tubes vous aidera à garantir précision et fiabilité à vos projets. Examinons les types de chanfreins et leur influence sur la préparation des soudures, une compétence essentielle à maîtriser.

Comprendre le chanfreinage des tuyaux

L'attribution d'une pente à l'extrémité d'un tuyau pour une finition appropriée est appelée chanfreinage du tuyau. Le soudage des tuyaux implique un chanfreinage Les extrémités des tubes sont chanfreinées pour augmenter la résistance de la soudure en créant une plus grande surface de soudure pour le matériau. Les chanfreins sont généralement en V, en J et en U, chacun adapté à des conditions de travail spécifiques. Un chanfrein de qualité garantit une précision et une pénétration de la soudure suffisantes pour souder avec un risque réduit de défauts dans les pipelines ou les assemblages de construction. Le chanfreinage est donc une pratique courante dans les secteurs de la construction et de l'industrie manufacturière.

Qu'est-ce que le chanfreinage des tuyaux ?

Le chanfreinage des tubes crée un bord incliné ou une pente à l'extrémité du tube, généralement avant le soudage. Cette méthode garantit des soudures plus propres, plus durables et plus sûres, en permettant une bonne pénétration des impulsions et un alignement correct entre les tubes assemblés. Le chanfreinage réduit les défauts de soudure et prévient les liaisons fragiles, notamment sous fortes contraintes ou pressions. Selon le matériau et l'application, les angles de chanfreinage couramment utilisés varient de 30° à 45°. Les industries contemporaines utilisent désormais des machines de chanfreinage automatisées, des outils de coupe à froid et des équipements CNC pour accélérer et garantir la précision du chanfreinage. Ce service opérationnel est particulièrement important dans les secteurs du pétrole et du gaz, de la construction et de la construction navale, où la sécurité et la durabilité opérationnelles exigent des raccords de tuyauterie de haute qualité.

Importance du biseau dans la préparation des soudures

Le chanfreinage est une étape cruciale de la préparation des soudures, garantissant des assemblages solides et de haute qualité dans diverses applications industrielles. Les bords chanfreinés permettent une meilleure pénétration du matériau de soudure, ce qui réduit les défauts et prolonge potentiellement la durée de vie de la soudure. Les normes industrielles indiquent qu'un chanfreinage correct peut réduire de près de 50 % le risque de défaillance des soudures, soulignant ainsi son importance pratique dans tout environnement critique pour la sécurité.

Les méthodes modernes de chanfreinage utilisent des machines CNC et des outils automatisés pour une précision et une régularité accrues, notamment pour les projets délicats. On estime que le chanfreinage automatisé réduit le temps de préparation d'environ 30 % par rapport aux méthodes manuelles, améliorant ainsi l'efficacité du flux de travail. Ce procédé minimise efficacement la porosité des soudures et réduit le risque de points faibles, notamment dans les systèmes à haute pression tels que les pipelines, comme c'est le cas dans l'ingénierie pétrolière et gazière.

L'angle de chanfrein, ainsi que les dimensions de la surface et autres caractéristiques, doivent être soigneusement calculés en fonction du type de matériau, de son épaisseur et de l'application prévue du soudage. Un angle de chanfrein de 37.5° est généralement prescrit pour le soudage de tubes selon les normes ASME et API. Un chanfreinage adapté améliore généralement la productivité et réduit le gaspillage de matière, car il nécessite moins de mesures correctives ou de reprises. Dans les secteurs où la sécurité et la fiabilité opérationnelles sont essentielles, un chanfreinage approprié est primordial pour obtenir des soudures efficaces et durables.

Aperçu des formes biseautées

Les chanfreins existent dans toutes les formes et tailles, selon l'application de soudage, l'épaisseur du matériau et les exigences de l'assemblage. Les chanfreins standard sont les chanfreins en V, en U, en J et droits. Chaque type est classé pour une fonction spécifique et optimise la résistance de la soudure dans des conditions particulières. Par exemple, les chanfreins simples en V conviennent aux matériaux minces, car ils nécessitent moins de meulage du matériau de base. En revanche, les chanfreins en U et en J sont recommandés pour les matériaux plus épais, car ils réduisent le volume de soudure nécessaire et augmentent l'efficacité.

Des recherches récentes indiquent un intérêt croissant pour l'optimisation des angles de chanfrein, notamment dans les secteurs du pétrole et du gaz, de la fabrication et de la construction. Ces tendances de recherche Google, telles que « chanfreinage de tubes pour le soudage » et « angles de chanfrein optimaux », révèlent une attention croissante portée à la précision et à la rentabilité des résultats de soudage, l'automatisation et le chanfreinage CNC gagnant en importance. Ces tendances soulignent l'importance constante du choix de la forme du chanfrein pour la sécurité, la durabilité et la précision exigées par l'industrie.

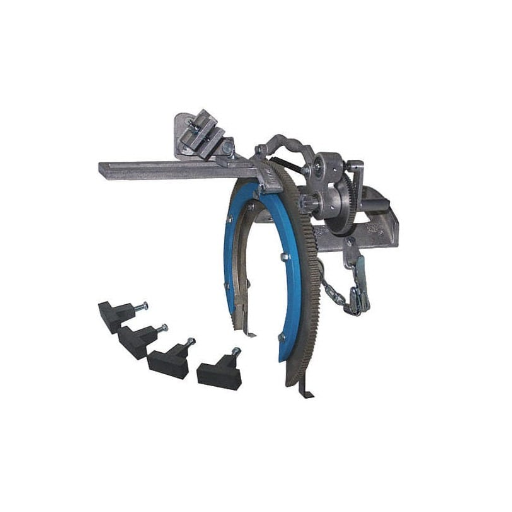

Formes biseautées et leurs applications

Les biseaux de différentes formes sont distincts et choisis en fonction des exigences de l'application de soudage.

• Chanfrein simple : Le chanfrein convient au soudage de matériaux plus fins, permettant de souder avec moins de métal d'apport. Il est principalement utilisé dans les industries où simplicité et rapidité sont essentielles.
• Double biseau : Ce type de biseau est principalement utilisé pour les matériaux épais, permettant un accès bilatéral au joint. Ce biseau offre une meilleure résistance et durabilité, et est donc utilisé lorsque le joint doit supporter une pression ou une charge élevée.
• Chanfrein en J : Grâce à son bord incurvé, le chanfrein en J réduit la concentration des contraintes et la quantité de matériau de remplissage nécessaire. Il est utilisé lorsque la réduction des coûts et la garantie de l'intégrité structurelle sont des critères essentiels.
• Chanfrein en U : Similaire au chanfrein en J, mais avec une courbure plus prononcée, le chanfrein en U est utilisé avec des matériaux très épais pour permettre une bonne pénétration et préserver la qualité. Il est idéal lorsqu'une résistance et une précision élevées sont requises.

Le choix de la forme du biseau affecte la soudabilité, la résistance du joint et le succès. La sélection du biseau doit donc être adaptée au travail spécifique.

Explication des différentes formes de biseau

Biseau simple, biseau simple, biseau double, biseau composé, rainure en J et bord de couteau.

Forme	Caractéristique	Prix	Utilisez le	installation	Angle	Source	Solidité
Biseau simple	Simple	Low	Généralités	Facile	Parfaitement fixé	Tous	Modérée
Biseau simple	Unilatéral	Low	Soudage	Facile	Ajustable	Métal	Modérée
Double biseau	Recto-verso	Milieu	À toute épreuve	Modérée	Ajustable	Métal	Haute
Biseau composé	Multi-angle	Haute	Soudures complexes	Complexe	Ajustable	Métal	Très élevé
Rainure en J	Courbe	Haute	Soudures critiques	Complexe	Ajustable	Métal	Très élevé
Knife Edge	Sharp	Haute	La précision	Complexe	Aigu	Métal	Low

Choisir la bonne forme de biseau pour les soudures

Le choix de la forme du chanfrein est essentiel pour réaliser des soudures solides et fiables. Des informations récentes du secteur ont souligné l'importance de l'épaisseur du matériau, de la préparation du joint et de l'utilisation prévue de la soudure dans ce choix. Par exemple, le chanfrein en V est recommandé pour les matériaux fins en raison de sa conception plus simple et de son enlèvement de matière réduit. En revanche, le chanfrein en U est utilisé pour les matériaux extrêmement épais, où son profil incurvé permet une meilleure pénétration sans perte de résistance.

L'adéquation des types de chanfreins aux méthodes de soudage, telles que le TIG ou le MIG, est soulignée par de nombreux professionnels, comme l'indiquent les tendances de recherche Google. Pour le soudage TIG, qui exige de la précision, un chanfrein en J est idéal pour réaliser des joints étroits et nets. Pour le soudage MIG, principalement utilisé en structure, des chanfreins en V ou en X sont préférables pour accueillir un apport de métal plus important. Cependant, une bonne compréhension du projet (possibilité de placer des charges, répartition des contraintes ou utilisation de matériaux compatibles) permet d'obtenir un rendu des performances optimal et de mener à bien le projet.

Chanfrein et biseau : principales différences

La distinction entre un chanfrein et un biseau est évidente, exacte et très soignée : les chanfreins sont des coupes courtes réalisées à 45°, tandis que les biseaux sont des coupes angulaires plus longues dont les angles peuvent différer.

Aspect	Chanfrein	Biseau
Angle	Fixe (45°)	Variable
longueur du câble	Court	Long
Forme	Ciblage	En pente
Interet	Sécurité, alignement	Esthétique, ajustement
Applications	Coins, joints	Bords, transitions
Outils	Fraise à chanfreiner	Machine à chanfreiner
Esthétique	Un petit peu	Options décoratives illimitées
Matériel retiré	Moins	Autres

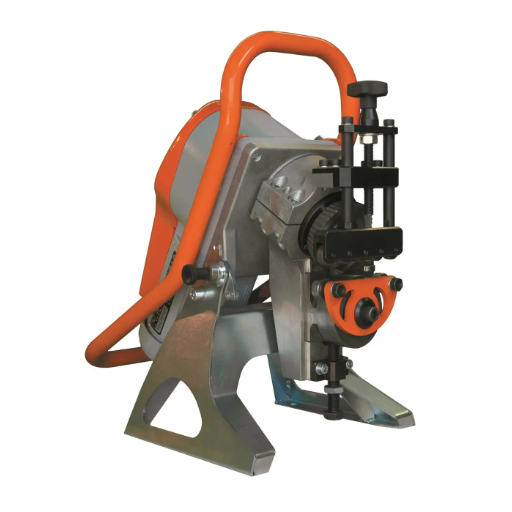

Méthodes et machines de chanfreinage

Selon le type et l'épaisseur du matériau et les besoins du projet, différentes méthodes sont utilisées pour former des chanfreins. Ces méthodes comprennent généralement le meulage manuel, l'oxycoupage, le découpage plasma et l'usinage.

1. Meulage manuel : utilisé dans les travaux plus mineurs ou toute autre touche nécessaire, en utilisant des meuleuses portatives pour réaliser des biseaux précis.
2. Découpe au chalumeau : elle utilise un chalumeau pour couper et chanfreiner simultanément et convient aux matériaux épais tels que l'acier.
3. Découpe plasma : maximisez la précision et la vitesse de chanfreinage des tôles, particulièrement utile pour les formes complexes.
4. Usinage : Utilise une machine à chanfreiner pour les biseaux fins qui doivent être très réguliers pour les projets de grande envergure.

Le choix de la méthode et des machines appropriées permet des processus de travail efficaces tout en préservant l’intégrité du matériau.

Aperçu des méthodes de biseautage

La combinaison des dernières données sectorielles et des résultats de recherche Google permet d'obtenir une observation remarquable du chanfreinage. La précision et la rapidité restent les priorités absolues dans le développement des méthodes de chanfreinage. Ces dernières années, les chanfreineuses CNC ont connu un essor considérable, grâce à leur précision et leur automatisation inégalées. Ces machines conviennent parfaitement aux industries qui aspirent à accroître leur production avec une qualité standardisée.

De plus, les méthodes hybrides associant découpe plasma et assistance robotisée gagnent en popularité pour la gestion des conceptions complexes. Les fabricants adoptent désormais des analyses basées sur l'IA dans leurs processus de chanfreinage pour la maintenance prédictive et l'optimisation des performances. En résumé, les méthodes et technologies modernes peuvent améliorer considérablement l'efficacité du chanfreinage et la qualité des produits si l'on suit leur évolution.

Machines utilisées pour le chanfreinage des tuyaux

Le chanfreinage de tubes est un métier de précision qui exige une connaissance approfondie de l'utilisation des machines, avec précision, efficacité et polyvalence, pour une large gamme de diamètres et de matériaux de tubes. Parmi les équipements utilisés, on trouve l'outil de chanfreinage manuel, la chanfreineuse stationnaire et la chanfreineuse portable. Les outils manuels sont une option chronophage et exigeante en main-d'œuvre, mais ils sont plus économiques et mieux adaptés aux petits travaux ou aux ajustements sur site. Les chanfreineuses stationnaires, principalement utilisées en milieu industriel, sont conçues pour les opérations à grande échelle, offrant des résultats constants et précis avec un minimum d'intervention manuelle.

Les chanfreineuses de tubes portables, quant à elles, offrent la flexibilité supplémentaire nécessaire au travail sur le terrain, permettant aux opérateurs de chanfreiner des tubes directement sur les chantiers ou dans des endroits difficiles. Les chanfreineuses modernes sont dotées de plusieurs fonctionnalités avancées, notamment des commandes informatisées et des angles de coupe réglables, qui simplifient le processus et garantissent des résultats d'une grande précision. De nouvelles innovations en matière d'automatisation et de technologies basées sur l'intelligence artificielle rendront ces machines suffisamment efficaces et conviviales pour répondre aux exigences variées de secteurs tels que la plomberie, le pétrole et le gaz, et la construction navale.

Avantages du chanfreinage automatisé

• Précision améliorée

Les erreurs humaines étant considérablement réduites grâce aux machines de chanfreinage automatisées mentionnées ci-dessus, les résultats sont toujours précis. Même les chanfreins les plus complexes peuvent être réalisés avec une précision absolue grâce aux réglages informatisés.

• Meilleure efficacité et rapidité

L'automatisation réduit considérablement le temps de travail, car le chanfreinage est réalisé plus rapidement qu'avec les méthodes manuelles. Pour la production industrielle, cette efficacité se traduit par un rendement accru.

• Réduction des déchets de matériaux

Le chanfreinage automatisé limite les chutes de matériaux car il permet des coupes précises et laisse moins de place aux erreurs, permettant ainsi aux industries de réduire les coûts et la charge des déchets.

• Coûts opérationnels réduits

Même si l’investissement initial peut être plus élevé, les économies réalisées à long terme, en termes de main-d’œuvre, de matériaux et de temps, se traduisent par des coûts d’exploitation inférieurs et dépassent donc l’investissement.

• Sécurité accrue

La diminution de la manutention manuelle signifie moins d’accidents et de blessures, en particulier dans les installations industrielles qui impliquent des outils tranchants et des matériaux lourds.

Meilleures pratiques pour le biseautage d'un tuyau

• Sélectionnez les bons outils

Dans la mesure du possible, privilégiez les outils et équipements spécialement conçus pour le chanfreinage des tubes afin d'optimiser la précision, le gain de temps et la sécurité. Parmi les exemples courants, on trouve les chanfreineuses manuelles et les chanfreineuses automatisées.

• Serrez correctement le tuyau

Assurez-vous que le tuyau est bien serré pour éviter tout mouvement pendant le chanfreinage. Un mouvement pourrait causer des blessures et empêcher un chanfreinage uniforme.

• Inspecter le tuyau

Avant de commencer, inspectez la surface du tuyau pour détecter tout dommage, rouille ou débris. Le nettoyage et l'inspection du tuyau permettent d'obtenir de bons résultats et d'éviter d'endommager vos outils.

• Observer les recommandations d'angle

Effectuez le chanfreinage en respectant l'angle recommandé, généralement proche de 37.5° en soudage. Des angles corrects permettent de préparer au mieux le joint.

• Faites attention

Utilisez tout l'équipement de protection nécessaire, notamment des gants, des lunettes de sécurité et une protection auditive. Respectez les règles de sécurité relatives à l'équipement.

• Effectuer des contrôles de qualité

Vérifiez la régularité, la régularité et la précision du chanfrein une fois le processus terminé. Seul un chanfrein de qualité garantit un ajustement parfait et une soudure de qualité.

Erreurs courantes à éviter

• Angle de biseau incorrect

Une erreur courante consiste à utiliser un angle de biseau incorrect, ce qui peut entraîner une mauvaise préparation du joint et une diminution de la résistance de la soudure. Vérifiez toujours l'angle prescrit et ne présumez pas qu'il est correct. Ne commencez jamais à travailler sans avoir confirmé l'angle auprès d'une personne compétente.

• Ignorer les mesures de sécurité

Les soudeurs négligent souvent les précautions de sécurité, ce qui peut s'avérer très dangereux. Le port d'équipements de protection individuelle (EPI) est indispensable pour la protection du soudeur. Pour des raisons de sécurité, le soudeur doit enfiler des gants de soudage, des lunettes de protection, etc., avant de procéder au chanfreinage.

• Sur-biseautage et sous-biseautage

Un chanfreinage excessif fragilise l'assemblage en raison d'un enlèvement excessif de matériau de base ; un chanfreinage insuffisant entraîne un mauvais ajustement et une pénétration insuffisante lors du soudage. Il est donc essentiel de toujours vérifier la précision du chanfrein et de le corriger en conséquence.

• Utiliser les mauvais outils

L'utilisation d'outils émoussés ou inadaptés peut entraîner un chanfreinage incorrect, ce qui peut nécessiter une reprise ou compromettre l'intégrité de la soudure. Vérifiez que les outils sont toujours adaptés à la tâche et en bon état.

• Ne pas consacrer suffisamment de temps au biseautage

La précipitation entraîne souvent un biseau irrégulier et des irrégularités. De bons résultats seront obtenus en prenant le temps de préparer correctement le matériau, en suivant chaque étape et en effectuant des contrôles qualité.

Éviter ces erreurs améliorera l’efficacité du chanfreinage et vous donnera de meilleures soudures pour l’intégrité structurelle à long terme.

Entretien des outils de biseautage

Un entretien approprié des outils de biseautage garantit leur longévité, leur précision et leur fiabilité. Voici cinq points clés pour maintenir vos outils en parfait état :

• Nettoyage régulier

Les outils de chanfreinage doivent être lavés rapidement après chaque utilisation. Toute contamination par des copeaux métalliques ou de la poussière peut entraîner une usure et une perte de précision.

• Lubrification

Maintenez les pièces mobiles bien lubrifiées pour réduire les frottements et faciliter le bon fonctionnement. Lubrifiez les surfaces de travail avec les huiles ou graisses recommandées par le fabricant afin d'éviter tout dommage.

• Inspection de l’usure

Inspectez régulièrement l'outil pour détecter tout signe d'usure. Les tranchants émoussés ou les composants desserrés doivent être réparés ou remplacés rapidement pour préserver l'efficacité et la sécurité.

• Étalonnage et alignement

L'étalonnage et l'alignement doivent être vérifiés régulièrement afin d'éviter toute erreur d'angle de chanfrein. Tout mauvais alignement affecte la qualité du chanfrein et entraîne ultérieurement des défauts de soudure.

• Stockage

Les outils de biseautage doivent être stockés dans un endroit sec et à l'abri de la poussière afin d'éviter la rouille et les dommages. Lorsqu'ils ne sont pas utilisés, conservez-les dans des étuis ou des housses pour les protéger des chocs.

Suivre ces pratiques d’entretien aidera vos outils de biseautage à durer longtemps tout en vous offrant des performances de haute qualité en permanence.

Sources de référence

1. Effet des conditions de coupe sur la précision dimensionnelle et la rugosité de surface dans le fraisage traditionnel de l'acier

• Auteurs: B. Stringer, Rui Liu, AF Aznar, P. Iglesias
• Publié le: 2016-11-11
• Journal: Science des matériaux
• Résumé :  Cette étude examine l'impact de diverses conditions de coupe sur la précision dimensionnelle et la rugosité de surface des engrenages coniques produits par fraisage traditionnel. Elle souligne l'importance du respect de normes spécifiques en matière de vitesses de coupe et d'avances afin d'obtenir des états de surface et des tolérances dimensionnelles optimaux.
• Méthodologie: Les auteurs ont réalisé des expériences avec une fraise à engrenages standard sur de l'acier laminé à froid 1018, mesurant l'erreur de pas total, l'erreur de profil et l'état de surface dans différentes conditions de coupe. Les résultats ont été analysés afin d'établir des corrélations entre les paramètres de coupe et la qualité de la surface usinée.(Stringer et al., 2016).

2. Qualité de surface et caractéristiques de précision des engrenages coniques hélicoïdaux par finition électrochimique mécanique

• Auteurs: Ning Ma, W. Xu
• Publié le: 2015-02-14
• Journal: Avancées en génie mécanique
• Résumé :  Cet article traite de l'utilisation de la finition électrochimique mécanique (ECMF) pour améliorer la qualité de surface et la précision des engrenages coniques spiro-coniques. L'étude souligne la nécessité de processus standardisés en ECMF afin de garantir des résultats cohérents dans différents scénarios de fabrication.
• Méthodologie: Les auteurs ont analysé les effets de divers paramètres ECMF sur la finition de surface et la précision dimensionnelle des engrenages coniques spiraux, fournissant des informations sur la manière dont ces paramètres peuvent être optimisés pour répondre aux normes de l'industrie.(Ma et Xu, 2015, p. 709012-709012).

3. Recherches expérimentales sur la redéfinition de la qualité de surface des engrenages coniques par rodage électrochimique pulsé

• Auteurs: S. Pathak, N. Jain, I. Palani
• Publié le: 2016-03-03
• Journal: Transactions du FMI
• Résumé :  Cette recherche porte sur l'application du rodage électrochimique pulsé pour améliorer la qualité de surface des engrenages coniques. Les résultats soulignent l'importance du respect de normes spécifiques de finition de surface dans la fabrication des engrenages afin d'en améliorer les performances et la longévité.
• Méthodologie: L'étude a utilisé des configurations expérimentales pour évaluer les améliorations de la qualité de surface obtenues grâce au rodage électrochimique pulsé, en comparant les résultats aux normes établies pour les finitions de surface des engrenages. (Pathak et al., 2016, pp. 64–69).

4. Fabricants et fournisseurs de machines de fraisage et de chanfreinage de premier plan en Chine

Foire Aux Questions (FAQ)

Quel est le processus pour chanfreiner un tuyau ?

Le chanfreinage d'un tube consiste à former un angle à l'extrémité du tube, ce qui permet une meilleure préparation du soudage. La méthode de chanfreinage varie en fonction de l'épaisseur de la paroi du tube et de la forme de chanfrein souhaitée, par exemple en J simple ou en V double. Cette préparation garantit que le soudage répond aux exigences de production élevées et crée des assemblages solides.

Quels sont les différents types de chanfreins de tuyaux ?

Plusieurs formes de biseau sont couramment utilisées pour le chanfreinage de tuyaux, notamment le chanfrein en V et le chanfrein en J. Le choix de la forme de biseau dépend du type de tuyau et des exigences de soudage. Par exemple, un chanfrein en double V est souvent utilisé pour les tuyaux à parois épaisses, tandis que les tuyaux à parois plus fines peuvent nécessiter un chanfrein plus simple.

Comment fonctionnent les machines à chanfreiner les tubes ?

Les machines à chanfreiner les tubes sont conçues pour automatiser le processus de chanfreinage, le rendant ainsi plus efficace et plus homogène. Ces machines, fixes ou portables, utilisent divers outils pour créer des angles de chanfrein précis sur les bords des tubes. Elles s'intègrent facilement aux lignes de production automatisées pour optimiser la productivité.

Quel est le bon angle de biseau pour le soudage ?

L'angle de chanfreinage idéal se situe généralement entre 30° et 37.5°, selon l'épaisseur de la paroi du tube et les exigences de soudage spécifiques. L'angle formé à l'extrémité du tube permet au soudeur d'accéder à la passe de fond, garantissant ainsi un joint solide pendant le soudage.

Comment une extrémité biseautée est-elle préparée pour le soudage ?

Une extrémité biseautée est préparée en retirant une petite quantité de matière des bords du tube, créant ainsi une surface plane et perpendiculaire à la surface du tube. Cette préparation est cruciale, car elle permet une bonne pénétration lors du soudage, améliorant ainsi la résistance et la durabilité de l'assemblage.

Quels outils sont utilisés pour le chanfreinage des tuyaux ?

Différents outils sont disponibles pour le chanfreinage des tubes, notamment des chanfreineuses mécaniques et des chanfreineuses portatives. Ces outils sont conçus pour créer efficacement les formes de chanfrein souhaitées, que ce soit pour des raisons esthétiques ou de sécurité. Ils peuvent également être utilisés pour ébavurer les extrémités coupées des tubes.

Pourquoi le chanfreinage est-il important dans le processus de soudage ?

Le chanfreinage est essentiel au soudage, car il prépare les bords du tube pour une meilleure fusion. Il offre une plus grande surface de fixation au matériau de soudage et au fil, améliorant ainsi les dimensions et la résistance globale du joint. Une préparation adéquate du chanfreinage contribue également à un environnement de travail sûr en réduisant les risques de défauts.

Le biseautage peut-il être réalisé à la main ?

Oui, le chanfreinage peut être réalisé à la main, mais il n'atteint pas forcément le même niveau de précision que le chanfreinage mécanique. Le chanfreinage manuel est souvent utilisé pour les petites tâches ou lorsqu'une quantité minimale de matière doit être enlevée. Cependant, pour les productions plus importantes, le chanfreinage mécanique est recommandé pour garantir la régularité.
