クイックスペック:面取りと面取り
| 一般的な面取り角度範囲 | 15°~75°(片側);工業用溶接準備では30°、37.5°、45°が最も一般的 |
| 一般的な面取り角度 | 45°対称(特殊工具形状の場合は30°および60°も可) |
| 統治基準 | AWS D1.1(構造)、ASME B31.3 / B16.25(プロセス配管)、API 1104(パイプライン) ISO-9692 1 (国際溶接準備) |
| カット品質基準 | ISO 9013:2017 — 直角度公差範囲1(最も厳しい)~範囲5 |
| 機器の角度精度 | CNC ±0.5°・ポータブル電動 ±1°・空圧 ±1-2°・手動 ±2-3° |
| 壁厚に関する経験則 | 6 mm以下の片側面取り、6~15 mmのV溝、15~40 mmのJ溝、40 mmを超える複合溝またはU溝 |
| 刃先処理不良によるコスト増 | 溶接金属の使用量が最大84%増加 (レディ、2014年) |
面取りと面取りはどちらも、角度をつけた表面を切断することで(通常)90度の角を取り除くものですが、この2つは互換性がありません。この2つの違いを理解していないと、費用がかさむ可能性があります。溶接工が間違った溝形状を適用すると、溶接継手に84%も多くの溶加材を追加してしまう可能性があり(Reddy、2014)、面取り角度と内角を混同するだけで、パイプライン建設全体のスケジュールが数週間遅れることもあります。
この意思決定マトリックスは、規格、接合部の形状、工具の精度、材料に関する知識を組み合わせたもので、製造工場、パイプライン請負業者、CNC加工工場にとって非常に重要です。これは迅速な参照を目的として設計されており、意思決定ルールと表は一度読むだけでなく、繰り返し参照するように設計されています。

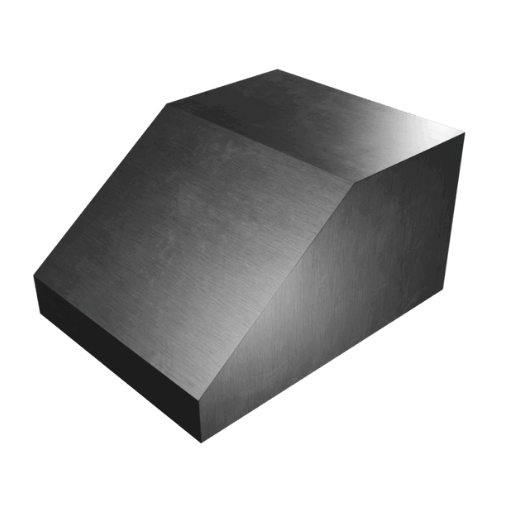

面取りと面取りの違いは何ですか?

面取りは鋭角な90度のエッジを削り取ります。ベベルはエッジの形状を整えます。どちらの方法も誤用すると溶接の溶け込みが悪くなります。覚えやすい一文で、日常的なエンジニアリング上の問題を要約できますが、その背後にある形状の詳細を見ていきましょう。
面取りとは、2つの面を接合する対称的な平面カットで、通常は45度の角度で行われ、損傷したり、怪我や締結不良の原因となる可能性のある鋭角な90度の角を取り除くためのものです。ベベルとは、板やパイプの幅全体にわたって施される傾斜カットで、垂直方向から15度から75度までの任意の角度で施すことができます。 ISO 9692-1:2013―溶接継手準備に関する国際規格―は、面取りを純粋に構造的な形状要件として楽観的に捉えている一方で、エッジ仕上げ工程の一部として面取り形状を完全に除外している。
どちらの工程も、共通の目的を持っています。それは、使用中に破損する鋭利な90度のエッジを、次の工程で確実に加工できる形状に変換することです。設計を適切に計画すれば、2つの形状を互換的に使用することも可能ですが、多くの場合、工場図面では、ボルト穴用の45度のビード面取りと、その後の溶接用の30度のベベルビードのように、並べて記載されています。
| 次元 | 面取り | ベベル |
|---|---|---|
| ジオメトリ | 平面で対称的な、固定角度で交わる2つの面 | 傾斜した縁、非対称の場合もあり、多くの場合厚み方向まで及ぶ。 |
| 典型的な角度 | 45°(工具の場合は30°、60°も可) | 15°~75°(最も多いのは30°、37.5°、45°) |
| 除去された材料 | 端の部分のみ | より多くの材料を除去します。端の長さ全体にわたって除去できます。 |
| 主な目的 | 安全性、組み立て工程、美観、バリ取り | 溶接継手の準備、構造的な適合性、パイプ端部の準備 |
| いつも切るのですか? | はい、面取りは機械加工された形状です。 | いいえ、面取りは成形加工(鋳造、圧延)の特徴である場合もあります。 |
| 統治基準 | ASME Y14.5 寸法表記 | ISO 9692-1、AWS A2.4、ASME B16.25(溶接形状) |
チャートの解釈方法:すべての面取りはベベルですが、すべてのベベルが面取りであるとは限りません。面取りとは、エッジ仕上げに使用される、明確に定義された小角度・小深さのベベル加工です。一方、ベベル加工は、溶接準備、構造変更、および視覚的なデザインを含む、より広い用語です。形状が最終目的地に到達すれば、この用語の違いは問題ではなくなります。
図面で「面取り」を指定すると、通常は脚の長さに制限が設けられます(例:「0.5 45」)。「ベベル」が指定されている場合は、寸法制限は挟角にあり、ルートフェースの指定と組み合わせることで、より詳細な制御が可能になります。工具を選択する前に、仕様指定をよく読んでください。用語のわずかな違いが、最終的な切削結果に影響を与える可能性があります。

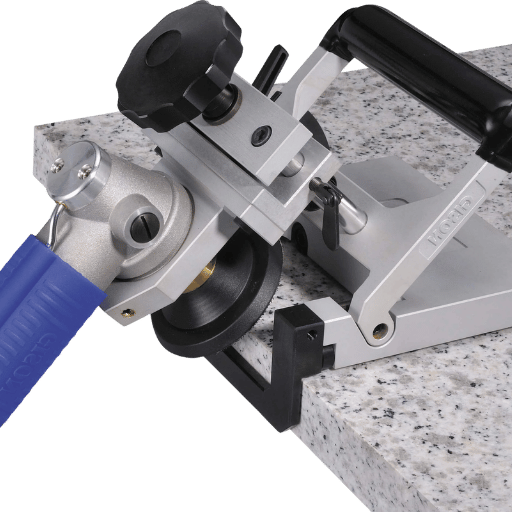

標準面取り角度および面取り角度の値(15°~75°)

標準的な開先角度というものは存在しません。必要な角度は、使用されている溶接規格、認定溶接手順書(WPS)、および肉厚によって決まります。「いつもそうしているから」という理由だけで、すべての継手を37.5度で切断してしまうと、認定済みの作業が検査官に不合格となるケースが少なくありません。
面取り角度と包含角度:50,000万ドルの誤読
ベベル角度は、切断面の片側で測定される角度です。内角は、元の鋭角な90度の角から完全に開いた準備面まで、2つのベベルエッジの間に形成されるV溝の全角度です。37.5度のベベル角度は、75度の内角(37.5 ÷ 2)を作り出します。図面に「75度の溝」と記載されている場合、意図されているのは内角か、両側のベベル角度のどちらかです。読み間違いは、準備面を2倍または半分にすることにつながります。これは、API 1104ジョイントの両側を30度に切断したために、20万ドルのパイプライン契約の再作業が発生したという有名な事例の原因となった間違いです。ベベル角度か内角か、必ず図面の所有者に確認してください。
| CPコード | ベベル角 | 公差 | ルート面 | Notes |
|---|---|---|---|---|
| ASME B31.3 | WPSによる | WPSによる | WPSによる | 端部加工形状についてはASME B16.25を参照 |
| ASME B16.25 | 37.5° | 2.5°± | 標準1.5 mm | 標準壁厚≤22mm |
| AWS D1.1 CJP | 45° | 5°± | 0〜3 mm | 事前認定されたジョイント、表3.4 |
| AWS D1.1 PJP | 30分 | 5°± | - | 部分的な関節貫通 |
| API 1104 メインライン | 30° | 5°± | 1.6mm±0.8 | 国をまたぐパイプライン建設 |
| API 1104施設 | 37.5° | 2.5°± | 1.6mm±0.8 | 接続部、駅構内配管 |
30-37.5-45 ベベル角度トライアド
主要な4つの溶接規格全体を見ると、3つの開先角度が工業用溶接準備全体の70%を占めている。
- 30 – パイプライン本線(API 1104)、部分的な継ぎ目貫通(AWS D1.1)
- 37.5 – プロセス配管(ASME B16.25)、パイプライン接続、圧力容器突合せ溶接
- 45 – 構造用鋼材CJP(AWS D1.1)、薄板溶接、一般加工
まず3つの角度から選択してください。WPS、肉厚、またはプロセス(軌道式GTAW、狭開先SAW)で必要な場合にのみ、角度を分岐させてください。
5段階の面取り角度選択チェックリスト
- ✔
適切な規格(AWS D1.1、ASME B31.3、API 1104、またはISO 9692-1)を特定してください。 - ✔
WPSと図面を併せて読んでください。すべての角度、ルート面、ルート開口部を確認してください。 - ✔
印刷物に指定されている角度が、片側(ベベル角度)なのか、両側(インクルード角度)なのかを確認してください。 - ✔
許容誤差を確認してください。ASMEセクションIXでは、溝角度が5を超える減少に対して再認定を規定しています。 - ✔
切断後、ゲージを使用してパイプの12時、3時、6時、9時の位置で面取りを再度確認してください。

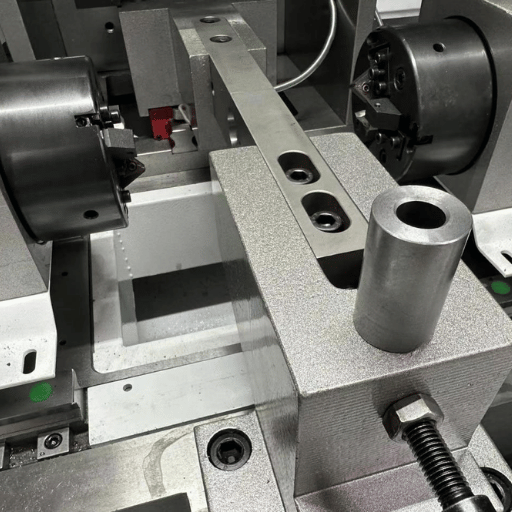

溶接開先継手タイプ:8継手決定マトリックス

「どのタイプのベベル継手を使用すべきか?」という質問は、「どのベベル角度を使用すべきか?」という質問とは全く異なります。継手タイプ(シングルベベル、ダブルベベル、シングルV、ダブルV、J、U、フレアベベル、フィレット)は、肉厚、作業スペース、残留応力許容値、および必要な充填材の消費量に基づいて選択する必要があります。 AWS A2.4:2020 これら8つすべてを個別の溶接記号として認識しており、ISO 9692-1:2013では、アーク溶接プロセスにおけるそれぞれの形状について概説している。
| ジョイントタイプ | ジオメトリ | 壁の厚さ | 典型的な角度 | 共通プロセス | いつ選ぶか |
|---|---|---|---|---|---|
| 正方形(面取りなし) | 90°エッジ、隙間のみ | ≦3 mm | 無し | GTAW、GMAW | 薄板、すみ肉溶接、低応力接合部 |
| シングルベベル | 片側が面取りされている | 3〜12 mm | 30 -45゜° | SMAW、GMAW | 片側からのアクセスのみ |
| シングルV | 両面面取り、V溝 | 6〜20 mm | 片側37.5度(75度を含む) | SMAW、GTAW、GMAW | 一般加工、パイプ突合せ溶接 |
| ダブルV | 両面にV字溝(X字型) | 15〜40 mm | 片側30°~37.5° | SAW、FCAW | 両側アクセス可能、シングルVよりも歪みが少ない |
| シングルJ(J-prep) | 湾曲した根、狭い溝 | 15〜40 mm | 15°~25°(サイドウォール) | GTAW、SMAW | 厚肉壁における単一V字型フィラーと比較して、充填材を30~40%削減 |
| U溝 | 湾曲した根、両側 | ≥25mm | 10°~20°のサイドウォール | SMAW、SAW、FCAW | 肉厚の圧力容器、充填材使用量最小 |
| フレアベベル | 湾曲部材が平面部材または湾曲部材に接する | 不定 | AWS A2.4 に従って | GMAW、SMAW | 管と板、鉄筋、構造用アングル |
| 複合ベベル | 1つの準備作業における2つの角度(急角度+浅角度) | ≥25mm | 37.5°ルート + 10°サイドウォール | GTAWルート溶接+SMAWフィル溶接 | 高圧配管、バランスアクセス、充填材 |
📐 エンジニアリングノート
溝幅は壁厚tan(面取り角度)に比例します。壁厚8mm、面取り角度37.5の場合:8 tan(37.5) 8 0.767 6.1mmの溝幅(片側)、12.2mmを含む。同じ8mmの接合部でJ準備に切り替えると、通常その体積の30~40%が減るため、アクセスがVを可能にする場合でも、厚肉サプライヤーが15mm以上の壁にJ準備を指定する理由がわかります。
その部品は溶接が必要ですか、それとも荷重を支える用途に使用されますか?
答えが肯定であれば、ベベルは仕上げではなく、荷重を支える部分です。接合部の形状は、溶接工がルートに到達し、両側の壁を溶融させ、超音波検査や放射線検査で不合格となるような溶融不良の溶接欠陥が生じないようにする必要があります。エッジの準備不良は見た目の問題だけではありません。ResearchGateで公開された2014年の研究論文では、エッジの準備不良によって溶接金属の消費量がなんと84%も増加し、その結果として残留応力や歪みが生じることが示されています(Reddy、2014)。
AWS D1.1 に準拠した耐荷重構造継手の場合、6 mm を超えるフィレット溶接のみではまれであり、ほとんどの規定継手では、指定された開先を持つ CJP 溝溶接が必要です。
AWS D1.1では、裏当てや裏溝加工を行わずに溶接した溶接は、事前認定を受けていないとみなされます。この点は、Eng-Tipsのエンジニアによって何度か指摘されています。シングルV継手から裏溝加工を省略するという一見些細な点が、作業が事前認定から手順認定へと移行する原因となる可能性があります。

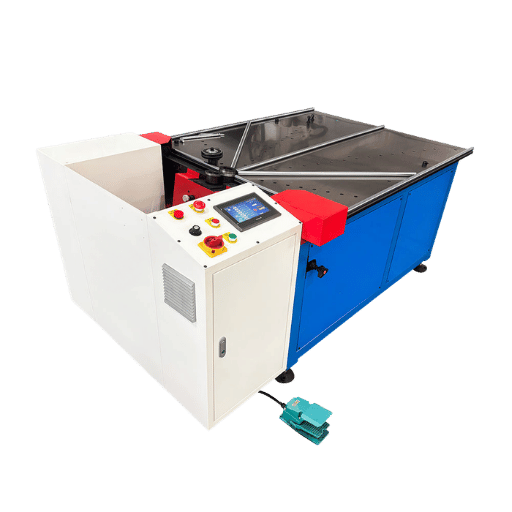

パイプとプレートのエッジ加工

鋼板の面取りは直線で行われます。パイプの面取りは円周方向で行われ、円周全体で同じ角度を維持する必要があり、内径と外径によって作業範囲が制限されます。規格はこの点に基づいて区別されており、API 1104はパイプラインパイプ、AWS D1.1は鋼板を対象としています。
| 側面 | プレートエッジの準備 | パイプ端部処理 |
|---|---|---|
| カットパス | 直線、直線 | 円周状、連続的 |
| 統治法 | AWS D1.1(構造) | API 1104(パイプライン)、ASME B16.25(プロセス) |
| 基準角度 | 45° CJP 事前資格取得済み | 30°本線/37.5°接続線 |
| Verification | エッジの長さに沿ったベベルゲージ | 12時、3時、6時、9時の位置にベベルゲージがあります。 |
| 一般的な欠陥 | 長さ方向の角度ずれ | 魚口状の面取り、不均一な円周角度 |
| 典型的な機器 | 板金面取り機、フライス加工・面取りヘッド | パイプ面取り機(内径取り付け式または外径取り付け式)、携帯型冷間切断機 |
初心者配管工が陥りがちなのが、「魚口」状のベベル加工です。作業者がパイプの周りを回転すると角度がずれてしまい、ある象限では深く、別の象限では浅く切断されてしまいます。解決策は機械的なものです。外径に取り付けるベベル加工機をクランプで固定し、パイプ壁を基準とした静的な角度で切断すれば、手作業で研磨するよりもはるかに簡単です。自動センタリングマンドレルを備えた工業用パイプベベル加工機を使えば、大量生産の作業でも作業者の熟練度は不要になります。
機器側の詳細な説明(冷間切削モデルとフライス加工モデルのどちらを選ぶかのポイントを含む)については、以下を参照してください。 パイプ切断および面取りガイド.

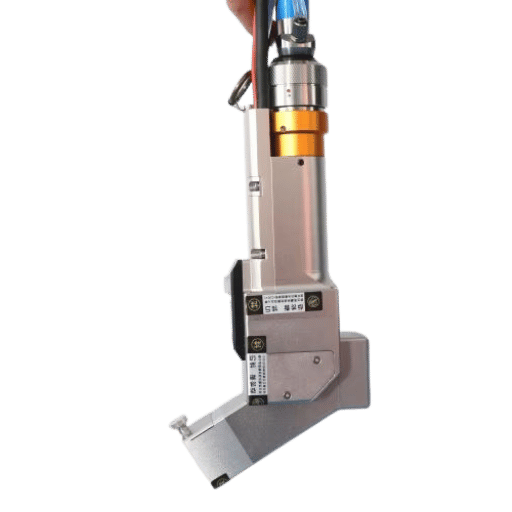

ツールと方法:手作業、携帯型、CNC、工業用

機器の選択肢が異なると、角度精度、再現性、コストにも違いが生じます。ツール群は4つの階層に分かれており、それぞれに固有の精度範囲が設定されています。
| 段 | ツールタイプ | 角度精度 | エッジ幅容量 | 参考価格 | ベスト |
|---|---|---|---|---|---|
| ティア1 | 手動式/手持ち式グラインダー、面取りナイフ | ±2°-3° | 最大約6mm | $ 200-$ 1,500 | タッチアップ、修理、ごく少量 |
| ティア2 | 空気圧式面取り機 | ±1°-2° | 最大約15mm | $ 1,000-$ 3,500 | 危険区域(火花なし)、密閉空間 |
| ティア3 | 携帯型電動フライス盤面取り機 | 1°± | 最大約21mm | $ 2,000-$ 10,000 | 現場作業、現場での製作、中規模生産工場 |
| ティア4 | CNC工業用フライス加工機および面取り機 | 0.5°± | 最大約35mm(標準) | 10,000ドルから50,000ドル以上 | 大量生産、規格厳守が求められる作業、再現性の高い公差 |
✔ 工業用CNC面取り加工
- 数千の関節において±0.5°の再現性
- 1回のパスで複数段階の複合面取り加工が可能
- 許容誤差の計算式からオペレーターのスキルを除外する
- 生産計画のためのサイクルタイムの予測可能性
⚠ 産業用CNCの制限
- 設備投資が必要。投資収益率(ROI)は持続的な生産量を必要とする。
- ワークピース固定に必要な設置面積
- 持ち運びには不向き ― 現場での修理には依然として手持ち工具が必要
- 小ロット注文のプログラミング時間
Tier 3 ポータブルまたは Tier 4 CNC のどちらを選択するかのショップの損益分岐点: 通常のジオメトリで年間 3,000 ~ 5,000 ジョイント。これ以下であれば、ポータブル電動フライス面取り機でほとんどのコードが処理できます。これを超えると、スクラップが増加しても CNC は元が取れます。その他の工業用面取り機オプションについては、工業用面取り機の代替品をご覧ください。
CTAの決定:購入範囲を素早く把握するには、ショップのキューにある最も要求の厳しいコード(通常はAWS D1.1 CJPまたはAPI 1104)を選択し、角度許容値を逆算して、その一つ上のティアを選択するのが良いでしょう。許容値と同じティアを選択すると、工具の摩耗に対する余裕がなくなってしまいます。

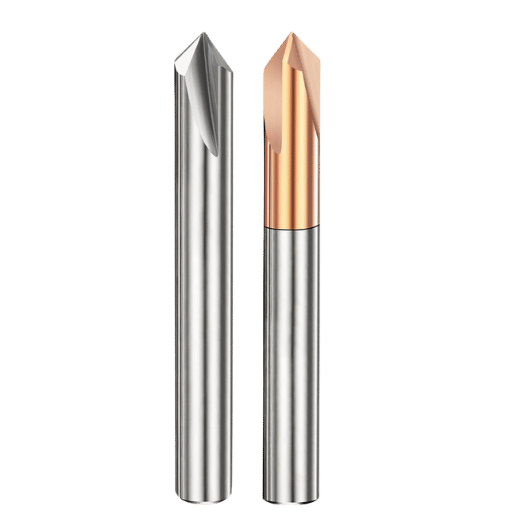

材質適合性:鋼、ステンレス鋼、アルミニウム、複合材

材料自体がベベル形状を決定するわけではなく、肉厚と溶接プロセスがここで重要な役割を果たします。材料仕様によって、切削パラメータ(速度、送り、潤滑)と表面仕上げの合格基準が選択されます。ISO 9013:2017では、熱切断を直角度公差の範囲1から5に分け、許容される最大公差は材料の厚さとともに大きくなります。つまり、5 mmと50 mmでは最大寸法が異なります。
完璧なエッジに面取りするにはどうすれば良いですか?
「完璧」の定義は、後工程の溶接プロセスによって異なります。ステンレス鋼管の場合、GTAWルートパスでは、汚染のないきれいな切断面と、制御されたルート面(2 1/2 mm ± 0.5 mm)が必要です。一方、炭素鋼板の場合、SMAWフィラーパスでは、より大きなルート開口部と、多少の表面粗さを許容できます。切断は後工程に合わせて行う必要があります。完璧な仕様は一つとして存在せず、それによって溶接品質の向上とコスト削減が実現することはありません。
| 材料 | 推奨される面取り方法 | 気をつける | 表面仕上げ標準 |
|---|---|---|---|
| 炭素鋼 | 厚板の冷間切断、プラズマ切断、酸素燃料切断 | 熱切断部(25mm超)の熱影響部 | ISO 9013 範囲 2-3 |
| ステンレス鋼 | 低温切断(炭素汚染なし) | 炭素鋼製の研削砥石の使用は避けてください(交差汚染の恐れがあります)。 | ISO 9013 範囲1-2; 3-A 衛生 衛生的に |
| アルミ | 超硬カッター付き冷間フライス加工用面取り機 | 端部の酸化層は溶接前に清掃してください。 | AWS D1.2(アルミニウム溶接規格) |
| PVC/熱可塑性パイプ | 手動面取り工具、プラスチックパイプ用面取り工具 | 熱を避けてください。摩擦による溶融で縁が変形します。 | パイプメーカーの溶剤溶接仕様書による |
| 複合材料(FRP、CFRP) | ダイヤモンドチップルーター、ウォータージェット | 繊維の引き抜き、端部の剥離 | パネルメーカーの仕様による |
食品・飲料および医薬品用の衛生的なステンレス鋼管は、 ehedg および 3-A 衛生基準。ベベル表面仕上げは、溶接部のつま先に細菌の「ポケット」が残らないように十分に滑らかでなければなりません。オービタル溶接は一般的な下流工程であるため、ベベルはオービタル溶接をきれいに供給する必要があります。

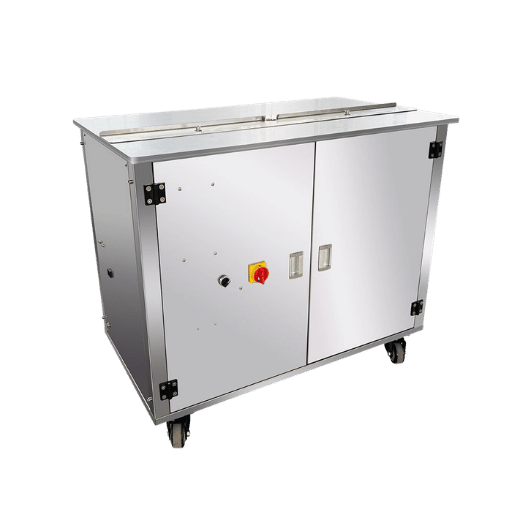

面取りと面取りが重要な理由(産業用途例)

エッジ加工は構造上の保険のようなものです。本当に大変な作業はすべてアーク放電が始まる前に行われ、プレートに施す加工によって、規格に適合するか、2週間後の検査で不合格になるかが決まります。精度に対する要求は、製鉄所の関係者が考えているほど甘くはありません。
面取りの目的は何ですか?
面取りには、非常に実用的な4つの利点があります。指を切ったり手袋を破ったりする鋭角な90度をなくし、ファスナーがまっすぐに入りやすいガイド面を提供し、そうでなければ疲労亀裂の原因となる角部の応力集中をなくし、露出したエッジの外観を向上させます。CNCでは、貫通穴のねじ穴のデフォルト値は0.5 45ですが、これは組み立て上の理由であり、美観上の理由ではありません。
面取りと比較すると、開先加工は溶接工にとって有利であり、組立工にとっては有利ではない。開先加工の目的は、溶着金属が適切な場所に付着し、側壁の溶融が完全かつ適切に行われ、最終的なルート品質が確保されるようにすることである。適切な工程の代わりに誤った工程を用いると、溶接部は最終的には見た目は問題なくても、使用中に破損する可能性がある。
タイプDのよくある誤解:「面取りは見た目だけのもの」
構造溶接や加圧溶接においては、開先加工こそが溶接を適切に形成するための唯一の手段です。Dtic(英国技術情報技術省)が発行する、良好な開先加工に関する技術報告書は、溶接部を覆うコーティングの寿命だけでなく、溶接部自体の品質にも影響を与えます。「見た目だけ」の開先加工では、何年も前に問題が生じていたかもしれません。
「ほとんどの工場は、AWS D1.1の開先加工仕様を理解していると思い込んでいる。ところがX線検査で不合格になると、すぐに溶接工に責任転嫁しようとする。開先加工そのものから始めて、上流工程で修正すべきだ。」
| ユースケース | エッジプレップが重要な理由 | 代表的な業界 |
|---|---|---|
| 溶接準備 | 浸透深さと融合品質を定義します | 造船、圧力容器、石油・ガスパイプライン、構造用鋼材 |
| 組み立てフィット | 導入形状により、部品が嵌合穴/ソケットに誘導されます。 | 自動車、航空宇宙、ファスナー製造 |
| 安全のためのバリ取り | 手を切ったり、衣服を引っ掛けたり、シールを傷つけたりする鋭利な角を取り除きます。 | 金属加工全般、特に携帯製品 |
| 応力の再分配 | スムーズな移行を実現し、角部の応力集中を軽減します。 | 構造部品、自動車用ブレーキパッド、ギアエッジ |
| シール面 | ガスケットやOリングのための制御されたベアリング面を提供します。 | 油圧システム、医薬品/食品配管(EHEDG、3-A) |
面取り、バリ取り、フィレット加工:これらの工程を混同しないでください

現場用語では、面取り、ベベル加工、バリ取り、フィレット加工という4つのエッジ仕上げ工程が同義語として使われることがある。これらの工程はそれぞれ異なる効果を持ち、代替手段としてではなく、多くの場合、一連の工程として実行される。
| プロセス | 生成されたジオメトリ | 主な目的 | ワークフローの順序 |
|---|---|---|---|
| ベベル | 傾斜した縁、可変角度、多くの場合厚み方向 | 溶接継手の準備、構造的な適合 | 溶接前処理(WPSで定義) |
| 面取り | 角の部分は平らな角度でカットされており、通常は45°です。 | 組み立て時の導入、エッジの安全性 | 加工後、バリ取り前 |
| Deburr | 緩んだ金属残留物を除去し、角度は特に定められていません。 | 表面の安全性、塗料の密着性、シールの保護 | 面取り後、組み立て前の最終工程 |
| フィレ(丸型) | 曲線エッジ、定義された半径 | ストレス解消、流体の流れ、人間工学に基づいた感触 | CADで設計し、金型加工または後加工で製造する。 |
「面取りとバリ取りは同じだ」というのは誤りです。面取りは、例えば0.5×45°のように、規定された公差を持つ角度を作り出します。一方、バリ取りは、機械加工後に残る不均一で境界のない残留金属を除去する工程であり、明確な形状を残しません。面取りによってバリ取りが副次的に行われる場合もありますが、仕様に基づいた作業では、それぞれ異なる検査の対象となるため、面取りとバリ取りは別々の工程として扱われます。
より一般的なCNCでは、典型的な手順は次のとおりです。ガウジングマシンで面取りをキー加工し、すべてのエッジを残りのエッジに加工した後、鋭角がないか検査します。 ISO 13715 エッジ公差クラス。フィレットは、加工後にではなく、加工中にコーナー半径ツールから作成されるという点で、一部のCADシステムの機能にのみ存在するようです。

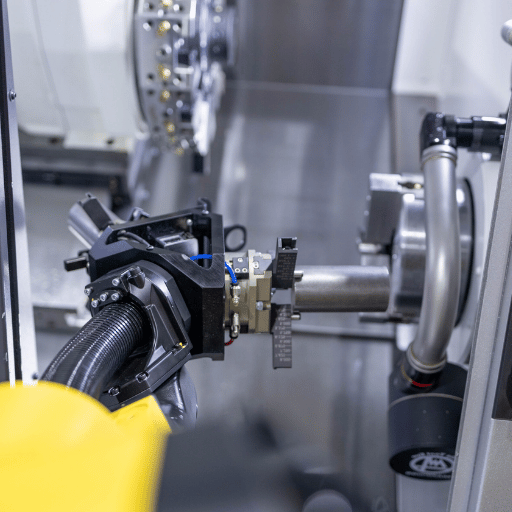

2025~2026年の業界展望:CNC自動化と標準規格の進化

2025年から2026年にかけて、刃先加工業界は主に3つの要因の影響を受けると予想されます。それは、精密な自動化、現場用ポータブル面取り機の導入、そして規格の変更です。これらの要因は、検索トレンドデータによって裏付けられています。最新の米国におけるGoogleの刃先加工に関する検索ボリュームデータでは、2025年6月から9月の間に検索数が約5倍に増加しました。同じ期間に面取りに関する検索ボリュームも同様に増加しており、調達チームが潜在的なアップグレードを検討していることを示しています。
トレンド1:高精度自動化が大量生産の標準となる
角度精度が±0.5°のCNCフライス盤および面取り機は、ハイエンドの設備機器から、規格が重要な作業における基本標準へと移行しつつあります。理由は単純です。AWS D1.1の±5°の許容範囲とASME B16.25の±2.5°を考慮すると、CNCマシンは許容範囲のわずか10~20%しか使用しないため、工具の摩耗に十分な余裕が生まれます。一方、精度が±2~3°の手動工具や空気圧工具は、刃先が鈍くなり、最初の使用後すぐに許容範囲を超えてしまうため、摩耗が激しくなります。これらの工具は許容範囲の40~60%を消費します。
トレンド2:現場での持ち運び可能な面取り加工の拡大
携帯型電動フライス盤ベベラーは、造船、パイプライン、石油・ガスプラントの定期修理などの現場修理において、ますます普及が進んでいます。この傾向を後押ししているのは、角度の精度を測定できることです。ベベラーは1度以内の精度でエッジを加工できますが、酸素燃料トーチで切断した後に手作業で研磨しても、規格に適合するエッジを加工することは困難です。ほとんどの現場作業では、携帯型電動ベベラーは、特定の危険環境では依然として必要とされる火花の出ない空気圧式ベベラーの代わりに使用できます。
トレンド3:規格改訂(ISO 9013:2017およびAWS A2.4:2020)
ISO 9013は2017年に改訂され、2002年版に取って代わり、垂直度許容範囲が厳格化されました。古いWPS参照では、これらの古い2002年版の数値が使用されている可能性があります。AWS A2.4:2020(第8版)では、以前は設計者が裁量で設定していたフレアグルーブ溶接の使用に関する説明規則が導入されました。工場が2020年以前の溶接記号を参照している場合、検査官の抵抗を受ける可能性があります。
2026年に備えるべきこと
2026年までに設備投資を検討している工場にとって、最も厳しい規格要件よりも一段階上の精度レベルの機器を購入するのが賢明なアドバイスです。つまり、最低精度は1のポータブル電動フライス面取り機、最高精度は0.5のCNC加工機です。空気圧式および手動式の工具は、特殊な用途にのみ使用します。AWS D1.1とASME B16.25の両方の規格に対応した加工を行っている工場の場合、実績のある1精度のポータブル冷間切削面取り機がエントリーポイントとなり、アップグレードではありません。
よくある質問
Q:面取りとは何ですか?
回答を見る
質問:面取りはベベル加工とも呼ばれますか?
回答を見る
Q:面取りと面取りは、それぞれどのような場合に必要となるのでしょうか?
回答を見る
Q:部品に面取り加工を施すメリットは何ですか?
回答を見る
Q:高精度面取りがなぜそれほど重要なのでしょうか?
回答を見る
参考文献と情報源
- AWS D1.1/D1.1M 構造溶接規準 - 鋼材 — アメリカ溶接協会
- ASME B31.3 プロセス配管規格 — アメリカ機械学会
- API 1104 パイプラインおよび関連設備の溶接 — アメリカ石油協会
- ISO 9013:2017 熱切断 ― 熱切断の分類 — 国際標準化機構
- ISO 9692-1:2013 溶接及び関連工程 ― 継手準備の種類 — 国際標準化機構
- AWS A2.4:2020 溶接、ろう付け、および非破壊検査のための標準記号 — アメリカ溶接協会
- Reddyら、「コスト削減と歪みのない溶接を実現するための接合部およびエッジ準備の効果に関する研究」 — 全国溶接セミナー/IIT(研究論文)
- DTICレポートADA452427:エッジ処理がコーティング寿命に及ぼす影響 — 米国国防技術情報センター
- TWIの業務知識:溶接コスト(続き) — 溶接協会
- 欧州衛生工学設計グループ (EHEDG) — 衛生工学協会
- 3-A 衛生基準社 — 衛生基準機構
- ISO 13715:2017 形状が不定の縁 ― 表示及び寸法記入 — 国際標準化機構
この工業用エッジ加工分析について
このガイドは、AWS、ASME、API、およびISOの要件と、溶接金属の経済性に関する2014年のResearchGate調査、および工業用開先加工機メーカーによる現場試験済みの機器精度範囲を統合したものです。セクション3の8ジョイントマトリックスは、AWS A2.4:2020、ISO 9692-1:2013、および公表されている肉厚に関するガイダンスを相互参照して作成されたものであり、単一の競合情報源から引用したものではありません。セクション5の価格帯は、米国および中国のOEM市場におけるフライス加工および開先加工機器の2025~2026年の定価を反映しています。
