パイプの開先加工は、溶接前の準備作業に不可欠であり、接合部の完全性と溶接品質を確保します。建設、製造、配管など、あらゆる分野で開先加工機を使用することで、時間を節約し、全体的な精度と効率性を向上させることができます。では、開先加工機を使って完璧な開先加工を行うにはどうすればよいでしょうか？このブログでは、この疑問にお答えするために、段階的な手順を解説し、作業に必要なツール、テクニック、そしてベストプラクティスに関する貴重な知見を共有します。これにより、自信を持って簡単にパイプ開先加工の技術を習得できるようになります。

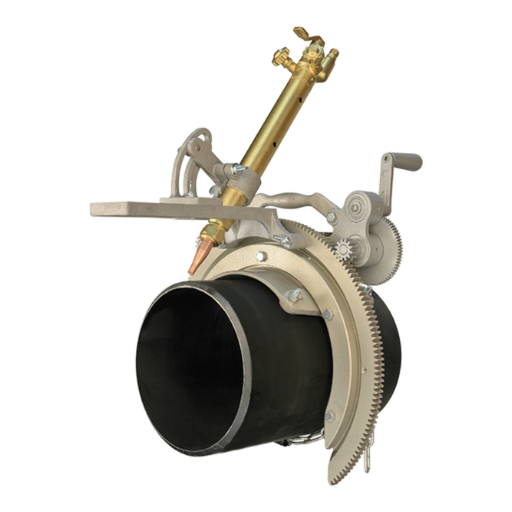

ベベル加工入門

面取りとは、パイプや板の端面に斜めのエッジを作るための切断技術です。溶接では、より強固で美しい溶接部を実現するために、角度のついたエッジが必要となることがよくあります。面取りは手作業で行うことも、面取り機などの工具を使用することで精度と効率性を高めることもできます。これは、建設、製造、配管工事において不可欠な工程であり、その成功は精度と品質にかかっています。

パイプ面取りとは何ですか?

パイプの面取りとは、パイプの端部を90度以外の角度で切断または成形するプロセスです。角度のついた端部は、パイプを溶接するための下地として設計されており、溝があることで溶接継手が深くしっかりと貫通しやすくなり、より強固で耐久性のある接合部が得られます。これは、高圧用途に必須です。パイプの面取りは、プロジェクトの具体的なニーズに応じて、手動の研磨機、ポータブル面取り機、または自動CNC加工機を使用して行うことができます。最新の設備と技術により、正確な面取りが可能になり、溶接効率が向上し、不良品やその他の欠陥の可能性が低減します。パイプの面取りは、石油・ガス、発電、建設など、パイプ継手の完全性が極めて重要な業界でより頻繁に使用されています。

パイプの面取りの重要性

パイプの開先加工は、特に高性能が求められる産業において、溶接継手の耐久性を確保する上で極めて重要な作業です。この方法は、パイプ端部に角度を付けることで溶接を容易にし、より強固な接合部の形成を可能にします。溶接面積が増加するほど、接合部の形成精度が向上します。これにより接合部の強度が向上し、高圧・高温下における漏れや溶接不良の発生リスクを低減します。

石油・ガスパイプラインなど、安全性と信頼性が重視される用途では、ベベル加工されたパイプ継手が不可欠です。業界レポートによると、ベベル加工された継手はパイプラインの健全性を大幅に向上させ、適切なベベル加工により溶接欠陥が50%減少し、高額な手直し費用が半減するとされています。さらに、ベベル加工は流れと溶接の溶け込みを改善し、業界基準を満たす滑らかな溶接を実現します。

自動化されたCNC工作機械などを用いた高度な面取り加工法を用いることで、この工程は精度と一貫性の面でさらに最適化されます。例えば、Welding Journalに掲載された研究によると、CNC駆動の面取り加工では、手作業に比べて準備時間を80%短縮できます。生産速度が向上し、人件費も大幅に削減されるため、面取り加工は大規模プロジェクトにおいて非常に重要になります。

一方、面取りは、技術的な精度、効率性の向上、およびサービス能力の強化を通じて、さまざまな条件下でパイプラインと重要なインフラストラクチャコンポーネントが確実に動作できるようにし、業務と人員を保護します。

面取り機の概要

面取り機は、金属、木材、プラスチックなどの材料に正確な角度のエッジを提供するために設計された高度な装置であり、溶接、取り付け、仕上げなどのプロセスで使用されます。これらのツールにはさまざまなタイプがあり、プロジェクトの規模や要件に応じて、手持ち式、固定式、またはポータブル式があります。Googleの最新の統計によると、現代の面取り機は、自動送りシステム、デジタル角度設定、安全機能の統合など、一貫した製品品質とユーザーの安全を確保するための機能を備えています。これは、石油・ガス業界から建設業界に至るまで、生産性の向上と構成物の構造的完全性の確保のために、これらの機械への依存度が高まっていることを意味します。技術の進歩に伴い、面取り機は産業用途においてより高速でより高い精度を実現するために、より新しい設計を取り入れています。

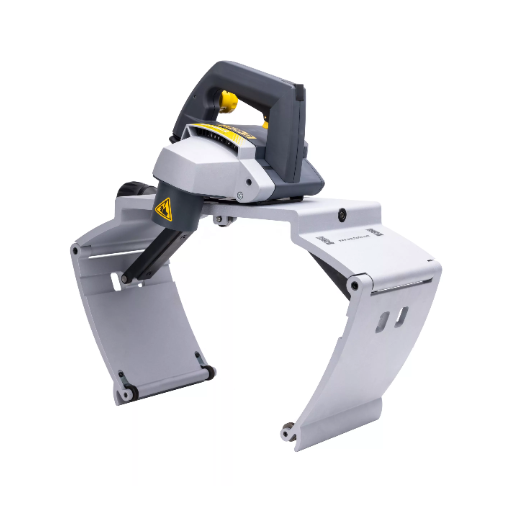

面取り機の種類

ポータブル面取り機は柔軟性と操作の容易さを備えており、パイプやプレートの精密な面取りが求められる小規模から中規模のさまざまな用途に適しています。

固定式面取り機

これらの機械は大型で、一箇所に設置されます。これらは大量生産を目的としており、安定した成果を上げており、一般的に工業生産に使用されます。

パイプ面取り機

簡単に言えば、面取りとは、様々な直径や材質のパイプの端を斜めにすることを指します。このような機械は石油・ガス産業のプロセスに不可欠であり、パイプ接合部の品質を大幅に向上させるために使用されています。

プレート面取り機

これらの機械は、厚板のベベルエッジ加工に使用されます。溶接や加工工程でよく使用され、良好なエッジ処理を保証します。

CNC面取り機による切削

コンピューター制御のベベラーは、自動化とともに最高の精度を提供するため、大規模な操作で最大の精度と効率が求められる複雑で反復的なタスクの場合に最適な選択肢となります。

ポータブルパイプ面取り機

ポータブルパイプ開先加工機は、現場での使用を想定して設計された小型で多用途なツールです。限られたスペースや遠隔地といった過酷な環境下でも、パイプに精密な開先加工を容易に行うことができます。軽量でありながら堅牢な設計のため、スムーズな作業性と様々な地域への容易な輸送性を実現し、石油・ガス、建設、造船業界では欠かせない存在となっています。

Googleの検索エンジンから集められた最新のデータを考慮すると、ポータブルパイプ面取り機柔軟性と操業停止時間の短縮により、これらの機械はますます人気が高まっています。複数の面取り作業を迅速にセットアップし、均一な仕上がりを求めるプロジェクトでは、多くの企業がこれらの機械を求めています。最新の機械は、ユーザーがカスタマイズ可能なカッティングヘッドを備え、電気と空気圧の両方で駆動するため、幅広いプロジェクトニーズに対応できます。今日では、これらの機械は携帯性と高度な機能を備え、現場作業における生産性の向上に大きく貢献しています。

自動面取り機

自動開先加工機は、効率性、精度、安全性を向上させるため、現代の産業用途に欠かせないツールとなっています。近年の傾向として、金属板や管などの材料を溶接用に準備する際に、産業界はこの機械への依存度が高まっています。これらの機械は、正確で均一な開先加工によって誤差を大幅に削減し、材料の端面が特定の溶接に必要な角度で確実に曲げられるようにします。今日の開先加工機には、操作性を向上させる最新技術が組み込まれています。これらの技術には、プログラム可能な制御やインテリジェントな自動化などがあり、機械の反復作業の効率を高め、時間と人件費を節約します。このように、これらの機械は、厳格な安全性と品質基準を遵守しながら、職場における高性能なワークフローの需要を満たすために不可欠なものとなっています。

面取りツールの比較

これらには、回転式ベベラー、ニブラー/プランジャー式ベベラー、空気動力工具、手動ハンドツール、および固定式およびポータブル式の機械が含まれます。

ツール	機能	費用			速度	携帯性	精度
ロータリーベベラー	用途の広い	ハイ	金属板	穏健派	対応時間	あり	ハイ
ニブラー/プランジャー	コンパクト	ミッド	溶接準備	初級	穏健派	あり	穏健派
空気駆動	軽量	ミッド	小規模	初級	対応時間	あり	穏健派
手動ツール	簡単な拡張で	ロー	小さなタスク	初級	遅く	あり	ロー
静止マッハ。	大音量	ハイ	産業用	複雑な	対応時間	いいえ	ハイ
ポータブルマッハ。	モバイル	ミッド	フィールド/ショップ	初級	穏健派	あり	穏健派

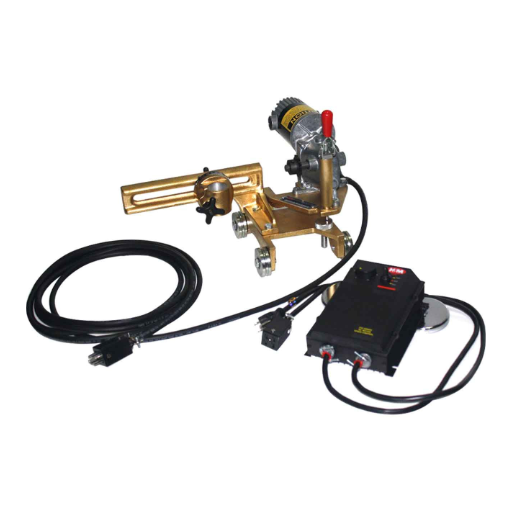

適切な面取り機の選び方

適切な面取り機の選択は、常に複雑な作業であり、プロジェクトやニーズに大きく左右されます。基本的には、加工する材料の種類と厚さを判別することから始めます。これは、機械の切断能力を決定するからです。もう一つの要件は、角度と面取り品質です。これらはお客様のニーズを満たす必要があり、機械は必要な結果を提供できるものでなければなりません。また、移動の多い技術者や、機械を様々な現場に持ち運ぶ必要がある場合は、携帯性も考慮する必要があります。さらに、特に頻繁に使用する作業者にとって、耐久性がありながらも操作しやすい機械であることも重要です。最後に、品質と信頼性が保証できる、定評のあるブランドの機械を常に検討してください。

ネジサイズを選ぶ際に押さえておきたい主なポイントは、次のXNUMXつです。

作業に適した機械を選ぶ際には、いくつかの重要なパラメータを考慮してください。例えば、以下のようなものがあります。

切断能力

材料や厚さ（金属、プラスチック、木材など）の制約、そして時間によって変化する切断速度の範囲内で、機械が切断ニーズを満たす能力を備えているかご確認ください。多目的機械であるため、大小さまざまなプロジェクトの実行に役立ちます。

ベベル角度とエッジ品質

機械が必要なベベル角度を満たし、ロールのエッジが滑らかになっているか確認してください。良好な結果が得られれば、追加の仕上げ作業は不要となり、プロフェッショナルな仕上がりが保証されます。

ポータブル

機械を定期的に移動させる可能性がある場合は、持ち運びやすさを考慮して、デザイン、サイズ、重量を検討してください。コンパクトで軽量、そして人間工学に基づいて設計された機械は、利便性を大幅に向上させます。

耐久性

高品質で耐久性のある素材で作られた機械を探しましょう。機械は繰り返しの使用、過酷な作業、複雑な環境に耐えられるものでなければなりません。部品の寿命が長いほど、メンテナンスコストの削減につながります。

使いやすさ

機械は、技術的な知識がほとんどない、あるいは全くない作業者でも簡単に使用できるものでなければなりません。直感的な操作、分かりやすい説明、そしてユーザーフレンドリーなメンテナンス機能が、機器の使いやすさに貢献しています。

これらを慎重に検討することで、十分な情報に基づいた選択を行うことができ、それに応じて、アプリケーションに最適なパフォーマンスを発揮するマシンが決定されます。

ベベル形状の種類

平ベベル、Vベベル、複合Vベベル、Jベベル、複合Jベベル、内側ベベル（座ぐり）。

形状	機能	費用			角度	材料	第３章：濃度
プレーンベベル	簡単な拡張で	ロー	全般	初級	一定	全	穏健派
Vベベル	コマンドと	ロー	溶接	初級	30-45°	金属	穏健派
複合V	二重角度	ミッド	頑丈な	穏健派	調節可能	金属	ハイ
Jベベル	効率的な	ミッド	溶接	穏健派	調節可能	金属	ハイ
化合物J	最大強度	ハイ	重要な溶接	複雑な	調節可能	金属	すごく高い
内側ベベル	ざぐり	ミッド	管継手	穏健派	調節可能	金属	ハイ

パイプ加工要件

パイプ加工には、様々な産業用途において、精度、耐久性、効率性に関する厳格な基準が求められます。これらの要件は以下のとおりです。

材料の互換性

機械は、鋼、ステンレス鋼、アルミニウムなどの加工対象の材料に適したものでなければなりません。材料が異なれば、切断速度、工具の種類、切断方法など、さまざまな要素が必要になります。

寸法精度

石油・ガス産業や建設業においては、特にパイプは極めて高い精度で加工されなければなりません。機器は、プロジェクトの仕様を満たすために、常に許容誤差を一定に保たなければなりません。

表面仕上げ品質

工業用途や商業用途によっては、パイプに滑らかで均一な表面仕上げが求められることがあります。この仕上げを実現するために、特定の工具と切断方法を採用することで、望ましい仕上がりを実現します。

自動化と効率化

現代のパイプ加工では自動化が重視されており、生産性が向上しています。高度なCNCプログラミングを備えた機械は、より効率的に稼働し、廃棄物を削減します。

汎用性

機械は、様々なパイプの寸法、形状、そして面取りの必要性を考慮する必要があります。この柔軟性により、機器を頻繁に変更することなく、様々なプロジェクトに対応できます。

上記のパラメータを念頭に置き、入手可能な最新のデータを最適に活用することで、業界は自社のタスクに最も洗練された適切なパイプ加工ソリューションを選択できます。

面取り方法とテクニック

手動面取り

この方法では、グラインダーやヤスリなどの手工具を用いてベベルを作成します。小規模なプロジェクトや、精度がそれほど要求されない場合によく使用されます。費用は安価ですが、時間と労力がかかります。

自動面取り

完全に自動化された面取りプロセスにより、特に効率性と精度が求められる大規模または複雑なプロジェクトで、スピードと精度の高い結果が得られます。

熱切断

これらは、プラズマ切断や酸素燃焼切断などの熱切断で作製できます。厚手の材料に最適で、エッジ成形のスピードと汎用性を高めます。

ロータリーカッティング

この方法は回転式工作機械で使用され、パイプや円形材料の均一な面取り加工に適しています。高い精度と均一性が求められる用途によく用いられます。

適切な方法の選択は、材料の種類、プロジェクトの規模、必要な精度など、いくつかの要因によって異なります。

パイプ面取り機の使用

パイプ面取り機は、パイプの端部にきれいで均一な面取りを施し、溶接や組立ての準備を行う特殊な機械です。高い効率、正確性、安全性を維持するため、建設、石油・ガス、製造業で広く採用されています。最新のパイプ面取り機は高度な技術を備え、自動操作、複数の切断ヘッドオプション、そして様々な材料やプロジェクトの要件に合わせて速度を調整できる機能を備えています。

適切なパイプ開先加工機を選定するには、パイプの直径、肉厚、材質などを考慮する必要がありますが、具体的な検討事項も重要です。例えば、HSSカッティングヘッドは炭素鋼に適していますが、超硬合金カッティングヘッドはステンレス鋼などの硬質材料に適しています。Googleの検索エンジンデータによると、デジタル制御システムを搭載したパイプ開先加工機は、その精度と使いやすさから人気が高まっているようです。これらのシステムにより、ユーザーは開先角度と深さを正確にプログラムできるため、人為的ミスの可能性を低減し、生産性を向上させることができます。

手工具でパイプを面取りする

手工具を使ったパイプの面取りは、機械を使うよりも手作業に近い作業ですが、小規模な作業や現場作業には最適な方法です。手工具は軽量でメンテナンス費用が安く、様々な用途に使えるという特徴があります。以下に、一般的なパイプ面取り手工具5種類とその仕様をご紹介します。

手動パイプベベラー

詳細：軽量で持ち運びやすく、素早く簡単に面取りができるツールです。ツールをパイプのエッジに合わせて置き、手動で回転させます。

主な特徴: 切断深さと角度を調整可能。さまざまなパイプ材料に使用できます。

手持ちやすりまたはやすり

詳細: パイプの角を滑らかにし、わずかに斜めのエッジを作る手動ツールです。プラスチックや柔らかい金属の表面に便利です。

主な特徴: シンプルな構造で電力を必要とせず、精度が求められる仕上げ作業に最適です。

グラインダー用ベベルディスク

詳細: アングルグラインダーと一緒に使用して、鋼鉄などの硬い材料に素早く面取りを施します。

主な機能: 高速動作はより難しい作業に適しており、きれいで均一なベベルを作成します。

ラチェットパイプリーマー

詳細: パイプの内部/外部のバリ取りや面取りを行い、滑らかで均一な仕上がりにするために使用されます。

主な機能: 初心者とプロの両方にとって使いやすく、通常は調整可能なブレードを備えています。

配管バリ取りツール

詳細: 銅、PVC、または PEX パイプのエッジの洗浄と面取りに使用する小型ハンドツールです。

主な特徴: 手頃な価格で人間工学に基づいたハンドル、狭いスペースでの使用に適しています。

これらの工具にはそれぞれ利点があり、プロジェクトの材質や面取りの要件に応じて選択されます。これらの手工具は、簡単な修理から細かい面取り作業まで、あらゆる場面で素晴らしい効果を発揮します。

面取りの理解

面取りとは、45つの面が通常XNUMX度の角度で接合する際に生じる斜めのエッジのことです。木工、金属加工、製造業など、美しさ、安全性、機能性といった価値ある目的を重視する産業分野で広く利用されています。鋭利なエッジは危険を伴うため、面取りを施すことでリスクを最小限に抑え、嵌合部品の組み立てを容易にすることができます。

Googleでかなり人気の検索ワードは、トレンドに反して「面取りとベベルの違いは何ですか？」でしょう。主な違いは、その用途と目的です。面取りは通常、鋭角を削るために45度のカットを施すことですが、「ベベル」という用語は、実用的または装飾的な目的で使用されるあらゆる角度のカットを指します。面取りは機能的な場合もありますが、ベベルはデザインにおいて美的機能を果たすことがよくあります。これは、プロジェクトの要件に応じて、このXNUMXつのうちどちらを選択するかを明確にするのに役立ちます。

参照ソース

1. 履物産業向けエチレン酢酸ビニル面取り機の設計と構築

著者： ラファエル・ディアス・インファンテ・ルエラス、JP・オロスコ・ムニス、アラセリ・サパテロ・グティエレス
出版社： 2024-10-21
会議： 2024 IEEE国際工学会議ベラクルス（ICEV）
概要本稿では、エチレン酢酸ビニル（EVA）製のインソール製造に特化した面取り機の設計と実装について論じます。本機の設計は、靴部品の品質とフィット感を向上させる精密な面取り加工に重点を置いています。設計プロセスの一環として実施された人間工学的検討は、作業者の快適性と作業効率の向上を目指しています。
方法論： この研究では、機械の部品、特にシャフトの詳細な設計計算を行い、動作負荷に耐えられることを確認しました。また、生産環境における機械の性能を評価するための実地試験も実施し、生産プロセスと労働環境の改善による靴産業への潜在的な影響を明らかにしました。(Díaz-Infante-Ruelas 他、2024、1 ～ 6 ページ).

2. 溶接用途におけるS355j2n鋼のエッジ処理の品質と効率の分析

著者： M. カビアック、A. サジェク
出版社： 2025-06-01
ジャーナル： 材料科学の進歩
概要本研究では、S355J2N低合金鋼の端面処理において、従来の酸素燃料切断法と最新のフライス加工技術を比較し、表面品質と経済効率への影響に焦点を当てています。その結果、フライス加工によって、高品質の溶接部を確保する上で重要な要素である端面粗度が大幅に低減されることが示されました。
方法論： この研究では、自走式面取り機を含む様々な機械を用いて、様々な面取り角度と刃先の種類を試験する実験装置が使用されました。面粗さの測定とコスト分析を実施し、最も効果的な刃先処理方法を特定しました。(Kawiak & Sajek、2025、17–35 ページ).

3. 光学製造における自動化：面取りと部品ハンドリング

著者： ミッチェル・J・セドーレ
出版社： 2023-11-30
会議： オプティファブ
概要本稿では、光学部品製造、特に面取り加工と部品ハンドリング工程における自動化の役割について考察します。光学部品の面取り加工などの反復作業を自動化することで、生産効率を向上させ、人件費を削減できる点に焦点を当てます。
方法論： この調査では、面取り作業のためのロボットシステムの導入について概説し、生産率の向上と技術者の労働条件の改善の利点を強調しています。（セドーレ、2023年、127780R-127780R – 6ページ）.
