溶接図面におけるシーム溶接記号の理解

溶接記号の基礎

溶接の世界では、シーム溶接記号は設計図に不可欠な要素であり、必要なシーム溶接の種類と位置を指定します。これらの記号は、設計者、製図者、溶接工、そしてプロジェクトに関わる他のすべての関係者間の効果的なコミュニケーションに役立ちます。これは、シーム溶接記号の基本要素が基準線、矢印線、そして溶接記号そのものであることからも明らかです。つまり、溶接記号こそが、適用すべき溶接プロセスを示すのです。複合溶接工が当初の計画通りに作業を進め、結果として構造物の強度と効率性を損なうことなくプロジェクトを遂行できるのであれば、これらの記号を鳴らすことが重要です。

溶接記号の定義

技術図面では、溶接の種類、サイズ、位置を詳細に記述するために、溶接記号と呼ばれる標準化された表記法が用いられています。最新の業界標準では、これらの記号は溶接設計と製造における共通のコミュニケーションプラットフォームであるとされています。これは、設計に関する疑問を解消し、エンジニアから溶接工まで、プロジェクトに関わるすべての人が誤解なく図面を読めるようにするため、重要です。基本的な溶接記号には、接合の種類（突合せ接合、隅肉接合、重ね接合など）、溶接のサイズ、そして必要に応じて仕上げ工程や特定の溶接手順などの情報も組み込まれています。製造業者や製造関係者は、これらの規則と記号に従うだけで、安全性、品質、および法令を遵守できます。

製造における溶接記号の重要性

溶接記号をエンジニアリングプロセスに組み込むことは、精度、能力、品質の向上に役立つ可能性があるため、しばしば不可欠です。これらの記号は、シーム溶接の種類、寸法、正確な位置、その他の要件を理解するために読み取り・解釈できるため、誤解の可能性を排除します。これにより、最適な生産が実現し、発生する不正確さを最小限に抑えることができます。また、シーム溶接記号の使用は規格の安全性基準に準拠しているため、製造プロセスの効率性が向上します。

溶接記号の種類

溶接シンボルには、溝、すみ肉、角、コーナーフランジ、エッジ、プラグ/スロット、表面仕上げ溶接など、特定の溶接要件を伝えるために指定されたさまざまなタイプがあります。

シーム溶接記号の説明

シーム溶接記号は、溶接工学において構造物の特定の部分にどのような溶接が必要かを指定するために使用される一連の記号です。各シーム溶接記号は、上記の表に記載されているすべての詳細を含む特定の溶接手順を表します。これらの記号は、複雑な溶接手順を、エンジニア、溶接工、検査員が容易に理解できるシンプルな形式で説明しています。例えば、開先溶接は特に縁部に沿って接合部を形成し、隅肉溶接は構造物の強度を高める強力なコーナージョイントを形成します。これらの記号を適切に使用することで、材料とメーカーの設計に応じて複雑な構造物に必要な適切なタイプの溶接を適用し、構造物が様々な環境下で使用可能かつ強固な状態を維持するのに役立ちます。

シーム溶接とは何ですか?

連続した長い金属板材は、シーム溶接によって接合できます。これは通常、耐熱溶接と呼ばれる方法で行われ、発生した熱を加圧力に乗せて2つの部品を接合します。また、シーム溶接では、ほとんどの場合、ホイールで電極を回転させることで接合を行います。これにより、接合部を厳密に固定し、均一性を確保できます。

シーム溶接は、一般的に自動車製造、エンジニアリング、製造などの業界で用いられています。タンク、排気管、パイプなど、シーム溶接や溶接による溶接が必要となる箇所も含まれます。このプロセスは、長い溶接部を均一に仕上げることができ、材料の変形も少ないため、大量生産においても信頼性と費用対効果に優れています。

シーム溶接記号の構造

シーム溶接記号は、必要なシーム溶接の位置と種類を図面上で示すのに役立ちます。通常、シーム溶接記号は以下の要素で構成されます。

• 基準線: これは沈下部分の底にある水平線であり、これに対して他の要素が配置されます。
• 矢印： 参照線から図面上の溶接の正確な位置を指し示すのに役立ちます。
• 尾（オプション）: 必要に応じて、溶接方法やその他の仕様を追加することもできます。
• 溶接記号: このタイプ（例：直線/斜め/曲線バー）は、シーム溶接を示すために使用できます。
• 寸法と仕様： これらは、形状や長さなどの溶接の属性でもあります。

これらの要素はすべて、伝えられるアイデアの正確性を維持するために不可欠です。 アメリカ溶接学会 (AWS) はすべてこの v に存在します。

シーム溶接記号の一般的なバリエーション

したがって、溶接計画におけるシーム溶接記号にはいくつかの基本的なバリエーションがあります。

• 角溝継ぎ目: このデザインは直線でマスクされており、接合後のエッジの準備が不要な四角い溝を示しています。
• V溝シーム: 開いた文字の V パターンで示され、V 字型の溝を作成するために両方のエッジを処理する必要がある溶接を示します。
• 重ね継ぎ目: 平行線とは何でしょうか？これにより、継ぎ目で結合された重なり合う面を説明する必要がなくなります。
• フィレットシーム: 受験者は、隅肉溶接を使用して 90 度の角度を形成するジョイントを作成するプロセスを参照して、三角形で構成されていると述べます。
• スポットシームまたはプラグシーム: シンボルに円があり、これは継ぎ目の複数の部分にスポット溶接が施されているか、またはその一部にプラグが配置されていることを意味します。

これらの変更の二次的な目的は、プロジェクトの遂行方法、経済的な一貫性、および生産と組み立て作業の両方における品質保証の正しい解釈を支援することです。

スポット溶接とその記号

設計図で使用される溶接には、シーム溶接記号の円が付けられます。これは、主に板材などの非金属材料の重なり合う（延長する）セグメントを接合する際に、円形の局所溶接が使用される箇所を示します。このような記号は、溶接の位置と、製造または建設中の相互作用を回避するために必要なプロセスを明確に定義します。

スポット溶接の理解

スポット溶接は、複数の薄い金属板を、圧力をかけた点に熱を発生させることで接合する技術です。電極を用いて材料を挟み込み、電流を流すことで接合する金属を加熱し、溶融させて接合部を形成します。多くの産業、特に自動車産業では、その有効性、堅牢性、そして大量生産技術への適合性から、スポット溶接が活用されています。これは、シーム溶接などの他の方法が適していない場合、特に重要です。

スポット溶接記号：解釈と使用

シーム溶接記号は、溶接工程で典型的な機械回路図における図式的な表現として機能し、個々の溶接部を材料の表面にどのように配置するかを示すことを目的としています。これは、記号の主要な溶接線とともに表示される、単純な円筒形に非常に似た形状です。例えば、ISO 2553やAWS A2.4で規定されている規格の場合、部品の数や部品間または溶接部間の距離などの寸法が、車両の内部、上部、または下部に配置されることがあります。これらの記号は、エンジニアや溶接工が構造的完全性を含む設計要件に従って溶接部を配置し、溶接領域を適切に配置するのに役立ちます。

抵抗スポット溶接技術

抵抗点 溶接は非常に効率的なプロセスである 2枚以上の金属板を、電流によって発生する圧力と熱によって接合する溶接法です。ワークピースの両側に電極を配置し、接触点に電流を流すことで局所的な溶融と融合を引き起こします。RSWは、その高速性、自動化の可能性、そして充填材を必要とせずに強固で信頼性の高い接合部を形成できることから、特に自動車製造業をはじめとする様々な分野で広く利用されています。電極圧力、溶接電流、そして溶接時間は、スポット溶接の品質に影響を与える主な要因です。良好なスポット溶接を行うには、これらの変数を適切に制御する必要があります。

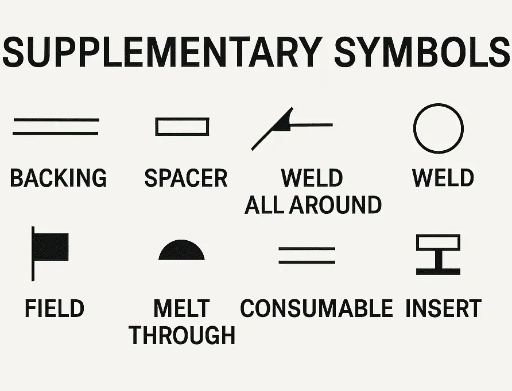

溶接における補助記号

これらの記号は、溶接図上で溶接に関する追加情報を提供するため、補助溶接記号と呼ばれます。これらの記号は基本溶接記号を補足し、溶接輪郭、仕上げ、または溶接部で行うべきその他の作業など、特定の要件を示します。例としては、面一、凸状、凹状の輪郭を表す記号や、研磨や機械加工に関する注記などがあります。これらの記号は、溶接が正しく指定されていることを確認し、設計者と溶接作業者間のインターフェースを向上させます。

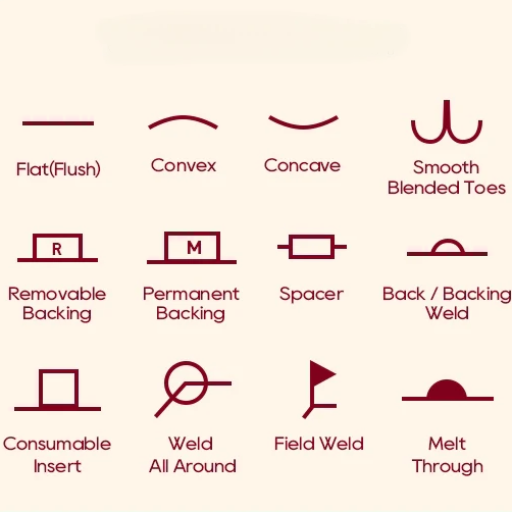

補助記号の概要

補助記号は、溶接プロファイルと加工に関する追加情報を提供します。これらの輪郭記号（例えば、面一、凸状、凹状）は、許容される溶接面形状を表します。仕上げ記号は、研磨、機械加工、チッピングなど、輪郭を得るために用いられる手法の概要を示します。これらの記号は、溶接記号と併用することで、すべての要件を完全に伝達し、溶接が設計基準と品質基準を満たしていることを保証する必要があります。このような記号を使用することで、コミュニケーションが標準化され、誤解が減り、溶接プロジェクトの効率が向上します。

補助記号が明瞭性を高める仕組み

補助溶接記号は、単純記号や仕上げ記号に加え、溶接手順に関する詳細な情報を提供することで、作業の明確性を高めます。これらの記号は、現場で溶接を行う必要がある（旗印）や、全周溶接する必要がある（丸印）など、様々な指示を示します。また、これらの記号は、裏当てや溶融貫通の要件、強度と完全性を確保するために接合部の両側で所定の仕様に従って溶接を行う必要があることも示します。このような標準化により、補助記号は手順書の作成時に生じる可能性のある不確実性を排除し、溶接作業者は設計どおりに作業を正確に行うことができます。この明確な指示により、誤解の可能性が低減し、プロジェクト全体にわたる作業能力が向上します。

一般的な補助記号の例

• 等高線記号: 必要な溶接形状（面一、凸状、凹状）が指定されます。
• 終了記号: 研削や機械加工など、溶接の準備に使用される操作の名前が付けられる場合があります。
• 溶接長さ: ジョイントに必要な溶接の長さを指定します。
• 現場溶接記号: このタイプの溶接は、工場ではなく現場で行われるものとされています。
• メルトスルーシンボル: これは、溶接金属が接合部の厚さを完全に貫通している完全溶け込み溶接を表す記号です。

溶接における設計図とその役割

図面は、各溶接の仕様と要件に関する詳細な指示が含まれているため、溶接において最も効果的なガイドとして機能します。寸法、材料、溶接の種類、記号、配置など、重要な情報が記載されています。これらの情報は、溶接工が製造工程と連携し、精度と一貫性を確保するのに役立ちます。溶接工が図面の仕様を正しく解釈することで、最終製品の品質、構造的完全性、および安全基準を満たす溶接を確実に行うことができます。

溶接設計図の読み方

1. 1
   基本的な理解: 溶接図面で使用される標準的な記号と表記法について学びましょう。これらは、溶接の種類、サイズ、長さ、位置に関する重要な情報を伝えます。
2. 2
   寸法と材質を特定する: 寸法と材料の詳細が表示され、部品のサイズと使用する材料の種類が示されます。
3. 3
   溶接記号の解釈: 溶接の種類 (たとえば、隅肉溝)、位置、仕上げや処理などのその他の特別な指示を説明する溶接記号に注目してください。
4. 4
   共同設計のレビュー: 部品がどのように組み合わされるか、および溶接に必要な準備に関する接合の詳細を設計図で確認します。
5. 5
   詳しい注意事項を理解する: 設計図に記載されているその他の注記にも注意してください。そこには、品質、検査要件、コンプライアンス コードなどの仕様が記載されている場合があります。

これらの手順を順番に実行すれば、溶接の設計図を正しく解釈し、自信を持って正確に作業を実行できるようになります。

溶接シンボルを設計図に統合する

溶接記号は、設計図上ですべての溶接工向けに厳密に規定された指示事項の一部です。記号は、基準線、矢印、その他の補助的な記号などの主要な要素で構成され、これらが組み合わさって溶接の種類、サイズ、長さ、方向などの詳細が説明されます。基準線は記号の基礎として形成され、図面上で矢印を溶接の詳細に接続します。矢印は溶接する場所を指し、追加の記号は隅肉溶接、開先溶接などの溶接の種類を示します。これらの記号は、設計図において優れた製造精度と効率性を備え、AWS (米国溶接協会) などの業界標準で受け入れられ認識されるために不可欠です。溶接記号は、溶接図面で誰もが互いに話し合うための言語であり、世界中のあらゆる現場の専門家が正確で有用な設計図を作成できます。

設計図の解釈に関するベストプラクティス

設計図を読む際は、記号を一つずつ丁寧に読み進めていきます。スケールや仕様など、プロジェクトの重要な情報を得るために、まずタイトルブロックを読みます。次に、平面図、立面図、断面図を徹底的に調べ、設計の全体像を把握します。正確性に疑問がある場合は、業界標準を参照し、必要に応じて設計チームから十分な説明を受け、間違いがないことを確認します。
