용접 포지셔너: 종류, 작동 방식 및 용접 자세에 대한 완벽 가이드

홈 » 블로그 » 용접 포지셔너: 종류, 작동 방식 및 용접 자세에 대한 완벽 가이드

용접은 정밀하고 까다로운 작업으로, 적절한 장비가 없으면 기술만으로는 충분하지 않습니다. 이러한 필수 도구 중 하나가 용접 포지셔너입니다. 현대 용접에서는 이러한 장치를 사용하여 공작물을 정확하게 고정하고 안정화함으로써 수작업을 기계적인 정밀도로 대체합니다. 이 글에서는 용접 포지셔너의 종류, 작동 방식, 그리고 현장 작업자에게 필수적인 사용법을 포함하여 용접 포지셔너에 대한 기본적인 개요를 제공합니다. 초보 용접공이든 숙련된 용접공이든, 이 가이드는 여러분의 서비스 수준을 한 단계 끌어올리는 데 필요한 정보를 제공할 것입니다.

주요 테이크 아웃

용접 포지셔너는 이상적인 용접 각도를 얻기 위해 공작물을 회전시키고 기울이는 데 필수적인 기계 장치로, 안전성, 인체공학적 측면 및 용접 일관성을 크게 향상시킵니다.

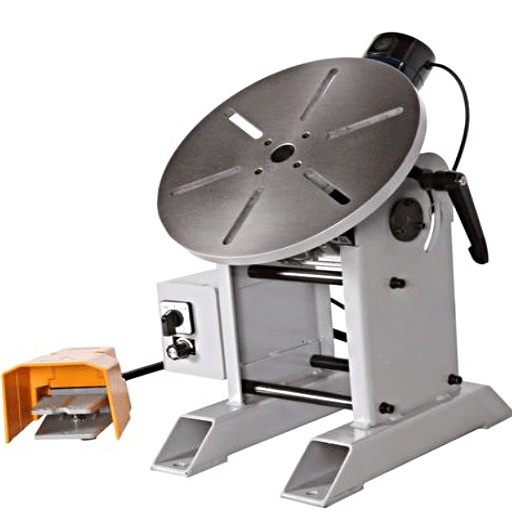

용접 위치 지정기 이해

용접 포지셔너는 기계 영역에 속하는 장치로, 용접 과정 동안 공작물을 고정하거나 지지하는 역할을 합니다. 용접 공정 및 회전 용접 작업자가 이상적인 각도로 열 용접 작업을 수행할 수 있도록 도와주는 포지셔너입니다. 주요 목적은 수동 조작을 줄여 정확성과 효율성을 높이고 일관된 용접 품질을 보장하는 것입니다. 포지셔너는 용접 작업자의 신체적 부담을 최소화하고 접근하기 어려운 부위에 대한 접근성을 향상시켜 줍니다. 이러한 도구는 자동차, 항공우주, 건설 분야를 아우르는 전문적인 반복 작업부터 복잡한 산업 작업에 이르기까지 모든 분야에서 필수적인 역할을 합니다.

용접 포지셔너란 무엇인가?

용접 포지셔너는 용접공을 단단히 고정하고 회전시켜 용접 작업자가 더욱 효율적이고 정밀한 용접을 수행할 수 있도록 하는 기계 장치입니다. 용접공을 최적의 각도로 고정함으로써 작업자의 신체적 부담을 줄이고 균일하고 고품질의 용접 결과를 얻을 수 있도록 합니다. 특히 크고 복잡한 부품과 같이 수작업이 비효율적이거나 심각한 오차를 유발할 수 있는 상황에서 포지셔너는 생산성 향상 및 작업 오류 감소에 필수적인 장비입니다.

포지셔너는 어떻게 작동할까요?

포지셔너는 용접 대상물을 제자리에 고정하고 하나 이상의 축을 따라 정밀하게 제어된 움직임을 제공하는 역할을 합니다. 모델에 따라 모터 구동식, 기어 구동식 또는 액추에이터 구동식 변속기를 통해 이러한 기능이 구현됩니다. 용접 중 대상물을 회전, 기울이거나 수평을 맞추는 것은 작업자가 용접 부위를 최적의 각도에서 볼 수 있도록 해줍니다. 최신 포지셔너는 일반적으로 자동 시퀀싱을 위한 프로그래밍 가능한 제어 기능을 통합하고 있으며, 이는 대량 생산 및 자동화된 용접 환경에서 반복성을 확보하는 데 매우 중요합니다.

용접 위치의 중요성

용접 자세를 정확하게 잡는 것은 구조적 강도를 확보하고 용접부의 결함을 방지하는 데 매우 중요합니다. 자세가 잘못되면 불완전 용입, 기공 또는 슬래그 혼입이 발생하여 최종 제품의 안전성이 저하될 수 있습니다. 정확한 자세를 유지함으로써 작업자는 적절한 용접 비드 형상을 얻고 산업 표준을 충족할 수 있습니다. 또한, 정확한 자세는 작업 효율성을 높여 재작업과 재료 낭비를 줄여주므로 현대 공정에서 비용 효율적인 필수 요소입니다.

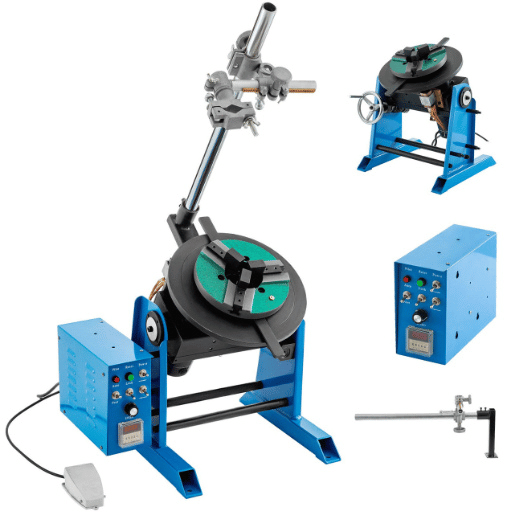

용접 위치 지정기 유형

타입	최고의 사용 사례
고정 위치 조절 장치	매우 중요하고 반복적인 작업을 위한 정적인 방향성.
로타리 테이블	원형 용접을 위해 공작물을 단일 축을 따라 회전시킵니다.
틸트-로터리	복잡한 형상에 맞는 다양한 궤도 및 기울기 각도.
헤드스톡/테일스톡	길거나 매우 무거운 부품을 지지하고 회전시키는 작업.
롤러 기반	탱크, 파이프, 용기와 같은 원통형 부품.

회전식 위치 조절기

회전식 포지셔너는 단일 축을 중심으로 공작물을 회전시키는 데 사용되는 조절식 장비입니다. 이를 통해 용접공은 접근하기 어려운 위치에도 쉽게 진입하여 균일한 용접 품질을 확보할 수 있습니다. 이러한 장비는 일관된 용접 품질을 유지하기 위해 자동화 또는 반자동화 산업 현장에 자주 통합됩니다. 회전식 포지셔너는 일정한 회전 속도를 제공함으로써 단순하거나 접근하기 어려운 부품 작업에도 높은 정확도와 작업 효율성을 제공합니다.

틸트-회전 포지셔너

틸트-로테이트 포지셔너(TRP)는 공작물을 틸트축과 회전축 모두를 따라 정확하게 위치시켜 최고의 유연성을 제공하도록 설계된 정교한 장치입니다. 이러한 이중 축 작동을 통해 제작자는 최적의 접근성을 위해 부품을 특정 방향으로 조정할 수 있습니다. 기동성과 정확성, 특히 고속 회전 및 추력 제어 기능을 결합한 이 장비는 복잡한 형상과 고하중 작업에 필수적입니다. 최신 TRP는 정밀한 제어 및 자동화를 통해 효율성을 높이고 까다로운 프로젝트에서도 최고 품질을 보장합니다.

헤드스톡-테일스톡 위치 조절기

헤드스톡-테일스톡 포지셔너는 길거나 매우 무거운 공작물의 회전을 용이하게 하여 용접 또는 조립 중 안정성을 유지하는 데 사용됩니다. 컴퓨터 제어식 헤드스톡은 모터 구동 방식으로 회전을 제공하고, 조절 가능한 테일스톡은 반대쪽 끝을 고정합니다. 이러한 포지셔너는 파이프, 샤프트, 구조용 빔과 같은 원통형 또는 긴 부품에 대해 균일한 회전과 견고한 접합부를 제공합니다. 해양 건설, 에너지 생산, 중장비 등 대량 생산이 요구되는 산업에서 필수적인 장비입니다.

용접 포지셔너의 응용 분야

• 배관 및 탱크 제작: 원통형 가공물에 균일하고 안정적인 이음매를 만듭니다.
• 자동차 제조: 효율적이고 정밀한 작업으로 조립품을 결합합니다.
• 항공 우주 산업: 복잡하고 정밀한 부품 조립을 지원합니다.
• 구조용 강철: 무거운 빔, 프레임 및 지지대의 용접 작업을 관리합니다.
• 조선: 크고 불규칙한 형태의 선체 부품을 효율적으로 용접할 수 있도록 해줍니다.

파이프 용접 시나리오

원통형 형상과 위치 제약으로 인해 파이프 용접은 여러 가지 어려움을 수반합니다. 포지셔너는 정확한 조작을 통해 이러한 어려움을 해소하고 압력 파이프라인에 필요한 고품질의 균일한 용접을 보장합니다. 이러한 다용도성은 석유 및 가스, 화학 플랜트, 인프라 건설 분야에서 매우 중요합니다. 기술적 품질 향상 외에도 생산성을 높이고 작업자의 피로를 줄이며 복잡한 파이프 용접 작업에서 발생하는 오류를 최소화합니다.

고급 용접 기술

고급 기술은 복잡한 시나리오에서 정확도를 향상시키는 데 중점을 둡니다. 예를 들어, 가스 텅스텐 아크 용접 (GTAW/TIG) 얇은 소재에 대한 탁월한 제어 기능을 제공하는 동시에 서브머지드 아크 용접(SAW) 자동화된 정밀도로 두꺼운 부품을 가공합니다. 레이저 빔(LBW) 전자빔(EBW) 용접은 항공우주 및 자동차 산업에 필요한 최고의 정밀도를 보장합니다. 이러한 방법은 재료의 특성과 프로젝트 요구 사항에 따라 선택되며, 현대 용접 기술을 발전시킵니다.

수동 용접 vs. 자동 용접

수동 용접은 작업자의 숙련도에 의존하며 정교한 작업에 적합하지만, 인적 오류가 발생하기 쉽습니다. 자동 용접은 로봇 기술을 활용하여 일관된 품질과 편의성을 제공합니다. 자동화는 초기 비용과 유지 보수 비용이 더 높지만, 대량 생산 환경에서 생산성을 최적화합니다. 어떤 방식을 선택할지는 프로젝트 규모, 작업의 복잡성, 품질 기대치 및 예산 제약 조건에 따라 달라집니다.

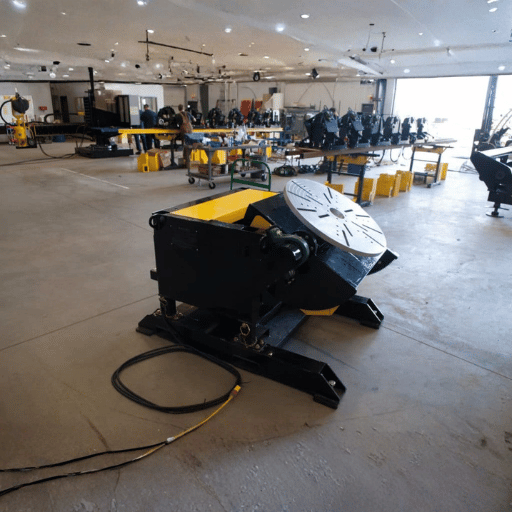

포지셔너를 이용한 용접 품질 향상

포지셔너를 사용하면 각도와 회전 속도를 정밀하게 제어할 수 있어 용접 품질이 크게 향상됩니다. 이를 통해 용접공은 일관된 자세를 유지할 수 있어 피로도를 줄이고 정확도를 높일 수 있습니다. 정밀한 위치 조정은 용접 풀을 안정화시켜 기공이나 용융 불량과 같은 결함을 현저히 감소시킵니다. 또한, 열을 고르게 분산시켜 용접 구조물의 변형을 방지하고 반복 가능하고 고품질의 용접 결과를 보장합니다.

정확성과 정밀도 향상

용접 포지셔너는 공작물 고정을 위한 정밀한 제어 기능을 제공하여 인적 오류를 줄이고 용접 각도를 일정하게 유지합니다. 이러한 위치 제어는 열의 적절한 적용을 보장하고 복잡한 형상에서의 문제 발생을 방지합니다. 이러한 특징은 엄격한 제조 기준을 충족하는 데 필수적이며, 수동 및 자동 공정 모두에서 깨끗하고 결함 없는 용접 결과를 얻을 수 있도록 합니다.

작업자 피로 감소

위치 조절 장치는 대형 공작물을 다룰 때 발생하는 신체적 부담을 줄여 피로도를 크게 감소시킵니다. 작업자가 인체공학적인 높이에서 작업할 수 있도록 함으로써 반복적인 동작과 과도한 힘을 줄여줍니다. 오프셋 피벗 메커니즘을 통해 작업자의 편안함을 향상시키면 안전성이 높아질 뿐만 아니라 까다로운 산업 환경에서 더욱 안정적이고 효율적인 서비스를 제공할 수 있습니다.

용접에서의 인체공학

용접 인체공학은 근골격계 질환 예방을 위한 최적의 작업 환경 조성에 중점을 둡니다. 높이 조절식 작업대, 적절한 공구 위치 설정, 피로 방지 매트는 작업자의 편안함을 크게 향상시킵니다. 로봇 시스템과 위치 조정 장치는 반복 작업을 줄이고 정밀도를 높이며 작업자의 안전을 확보하는 데 중요한 역할을 합니다.

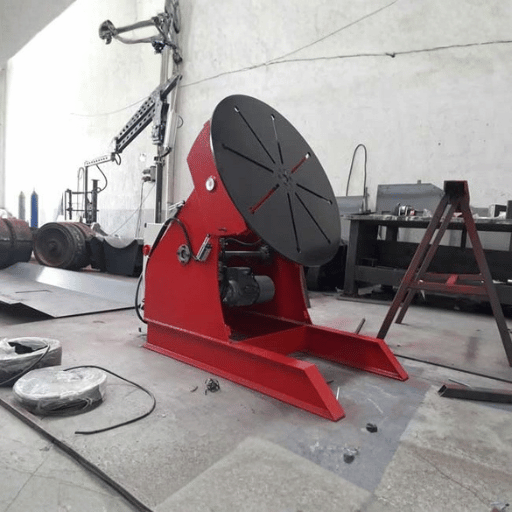

올바른 용접 포지셔너 선택

적합한 포지셔너를 선택하려면 공작물의 크기, 무게 및 형상을 평가하여 안정적인 고정을 보장해야 합니다. 필요한 이동성(기울기, 회전, 높이)과 기존 용접 장비와의 호환성을 고려해야 합니다. 사용 편의성과 뛰어난 품질은 장기적인 신뢰성을 위해 필수적입니다. 마지막으로, 제조업체의 평판을 검토하여 제품이 산업 현장의 고강도 작업 부하를 견딜 수 있는지 확인해야 합니다.

💡
프로 팁

항상 가공물의 무게중심을 확인하십시오. 포지셔너의 하중 용량은 종종 전면판에서 특정 거리를 기준으로 측정되므로, 이를 무시하면 가공물의 무게가 총 하중 제한 미만이더라도 장비 고장이 발생할 수 있습니다.

고려해야 할 요소

포지셔너를 선택할 때는 하중 지지 능력과 축 운동 조정 기능을 중점적으로 고려해야 합니다. 작업 허용 오차에 따른 조정 정확도도 확인하십시오. 그 외에도 작동 편의성과 다른 장비와의 통합성도 중요한 고려 사항입니다. 고품질 포지셔너는 인체공학적 설계와 생산 등급 재질, 그리고 신뢰할 수 있는 제조사의 지원을 제공해야 합니다.

선택을 위한 모범 사례

높이 및 회전 속도 용량을 검토하여 필요에 맞는 장비를 선택하십시오. 조작이 간편하고 열악한 작업 환경에서도 변형되지 않는 견고한 재질로 제작된 포지셔너를 우선적으로 고려하십시오. 탁월한 사후 지원을 제공하는 제조업체를 선택하면 가동 중지 시간을 최소화하고 장기적인 성공을 보장할 수 있습니다.

피해야 할 일반적인 실수

✓ 호환성 무시: 위치 조절 장치가 현재 사용 중인 장비와 호환되는지 확인하십시오.
✓ 적재 용량을 무시하는 경우: 최대 허용 중량을 절대 초과하지 마십시오.
✓ 제품 품질 무시: 부실 시공은 잦은 고장을 초래합니다.
✓ 가격에만 집중하기: 저가형 기계는 유지보수 비용이 더 많이 드는 경우가 많습니다.
✓ 제조업체 지원을 무시: 문제 해결 및 수리에 접근할 수 있는지 확인하십시오.

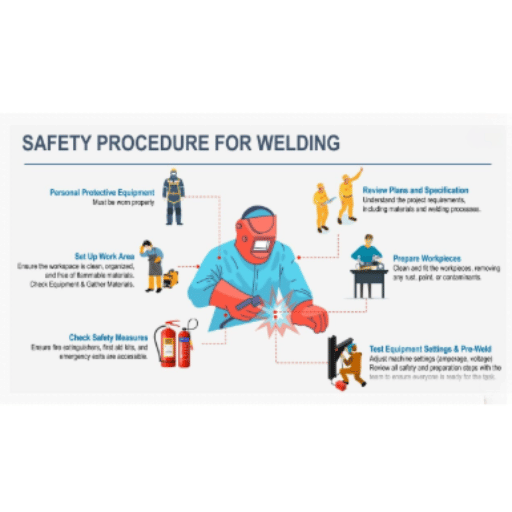

용접 포지셔너 사용 시 안전 수칙

1
적절한 훈련
직원들은 제어 장치를 능숙하게 조작하고 기계 작동 방식을 잘 이해해야 합니다.
2
사용 전 검사
매 사용 전에 케이블 마모, 부품 풀림 또는 구조적 약점을 점검하십시오.
3
작업물 고정
작동 중 미끄러짐을 방지하기 위해 부품이 적절하게 고정되었는지 확인하십시오.
4
PPE 요구 사항
헬멧, 장갑, 방염복을 항상 착용하십시오.

필수 안전 조치

⚠️ 중요 참고 사항

용접 부위 주변에는 항상 가연성 물질이 없도록 하고, 유해한 연기를 제어하기 위해 적절한 환기를 확보하십시오. 비상 정지 절차를 준수하고 유지 보수 전에 기계의 전원을 차단하십시오.

장비 수명 연장

산업 설비의 수명을 연장하려면 정기 점검 및 적시 부품 교체를 포함한 사전 예방적 유지보수 프로그램이 필수적입니다. 제조업체의 서비스 일정을 철저히 준수하고, 고품질 윤활유를 사용하며, 직원들에게 올바른 절차에 대한 교육을 제공하면 마모를 최소화할 수 있습니다. 또한, 청결하고 통제된 작업 환경은 마모를 가속화하는 오염 요인을 최소화하여 신뢰도를 높이고 가동 중단으로 인한 비용을 절감합니다.

교육 및 인증 요구 사항

기술자는 기계 작동, 예방 정비 및 안전을 다루는 승인된 교육 프로그램을 이수해야 합니다. ISO 또는 제조업체별 자격증과 같은 인증은 업계 표준을 충족함을 입증합니다. 재인증은 기술 및 규정을 최신 상태로 유지하고 운영 효율성을 향상시키며 모든 규정 준수 기준을 충족하는 데 필수적입니다.
