용접척 선택 가이드: 용접 프로젝트에 맞는 올바른 척 선택하기

용접에서 정밀도와 안정성은 매우 중요하며, 완벽하고 오래가는 용접과 결함 있는 용접 이음매의 차이를 결정짓습니다. 용접척은 용접 과정 전체에 걸쳐 공작물을 단단히 고정시켜주며 용접의 핵심 요소입니다. 그러나 용접 작업에 적합한 척을 선택하는 것은 단순히 감에 의존하는 것이 아니며, 재료의 종류, 용접의 복잡성, 프로젝트 규모 등을 신중하게 분석하여 결정해야 합니다.

이 글은 초보 용접공과 숙련된 용접공 모두가 어떤 종류의 용접기를 선택할지에 대해 가장 정보에 입각한 결정을 내릴 수 있도록 돕기 위해 작성되었습니다. 용접척 최고의 선택입니다. 이 블로그 게시물에서는 다양한 척 유형에 대한 자세한 분석부터 특정 용도와의 호환성 평가까지, 용접 작업을 최적화하는 데 필요한 모든 정보를 제공합니다.

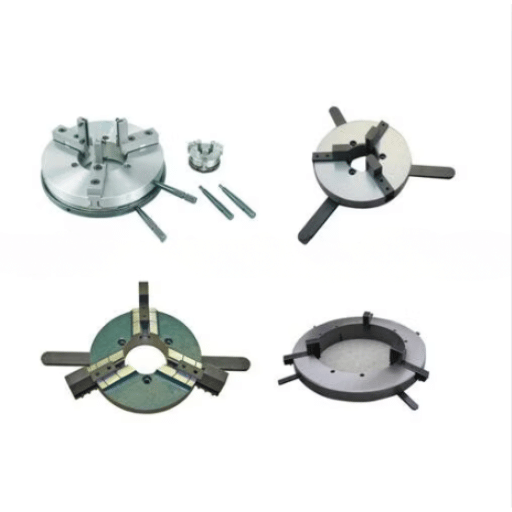

용접척 이해하기

용접척은 용접 과정에서 공작물을 제자리에 고정하는 데 매우 중요한 도구입니다. 3구척, 4구척, 자석척 등 다양한 종류가 있으며, 각 종류는 특정 용도에 맞게 사용됩니다. 3구척은 자체 중심 기능 덕분에 원형 또는 원통형 공작물에 가장 적합하며, 4구척은 불규칙하거나 비대칭적인 공작물에 더 큰 적응성을 제공합니다. 자석척은 기계적 클램핑이 필요 없는 자성 재료에 사용됩니다. 따라서 척 종류 선택은 공작물의 모양, 재질, 정밀도 요구 사항에 따라 달라지며, 용접 과정 중 안정성과 정확성을 확보하는 데 중요합니다.

용접척이란 무엇인가요?

용접 중 부품 안정화에 있어 용접척은 이러한 용접 공정에 사용되는 특수 클램핑 장치입니다. 용접척은 용접 과정에서 발생하는 열 및 기타 힘으로 인한 부품의 움직임과 변형을 최소화하여 용접될 부품의 정밀도를 확보합니다. 용접척은 재질, 공작물의 형상, 작업의 정밀도 요구 사항에 따라 3구형, 4구형, 자석식 등 다양한 형태로 제작됩니다. 용접척을 올바르게 사용하는 것은 고품질 용접을 달성하고 작업 효율을 유지하는 데 매우 중요합니다.

용접척이 용접 품질을 향상시키는 방법

탁월한 성능으로 정확하고 안정적이며 반복 가능한 작업을 제공합니다. 용접 클램프는 중요성이 더욱 커지는 것을 보장할 것입니다. 용접 공정의 성공에 필수적입니다. 움직임과 진동을 최소화하여 발을 제자리에 둔 채 용접할 수 있습니다. 특히 복잡한 작업에서 주변 부품을 정확한 위치에 고정할 수 있도록 클램프 설계가 되어 있으며, 완벽한 맞춤이 가능합니다. 검증된 용접척의 강력한 고정력은 변형, 불완전 용융, 정렬 불량과 같은 용접 결함 발생 가능성을 최소화하여 결과물의 구조적 무결성과 내구성을 크게 향상시킵니다.

용접척 관련 주요 용어

• •
  클램핑 력 : 용접척이 공작물을 제자리에 고정하기 위해 가하는 압력.
• •
  런아웃: 실제 회전축으로부터의 편차 정도.
• •
  턱 유형: 공작물을 척에 고정하는 데 사용되는 메커니즘(독립형 vs. 자동 중심형).
• •
  재료 호환성: 강철, 알루미늄 또는 티타늄과 같은 특정 금속에 대한 척의 적합성.
• •
  조정 성 : 다양한 클램핑 요구 사항을 충족할 수 있도록 연결부 또는 각도 설정을 조절할 수 있는 기능.

이는 전문가가 용접척의 작동 방식과 용도에 맞는 선택 방법을 이해하고, 정확한 결과와 완벽한 성능을 발휘할 수 있도록 해주는 기본 용어입니다.

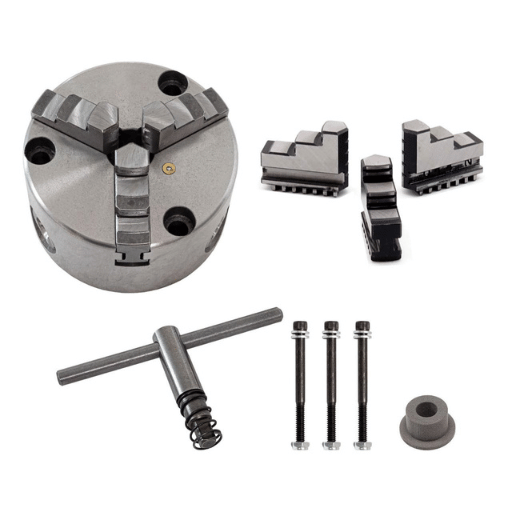

용접척의 종류

1. 1
   3조 척
   곡면 대칭형 가공물에 널리 사용됩니다. 자체 중심 메커니즘을 통해 안정적이고 균일한 움직임을 제공합니다.
2. 2
   4조 척
   특이한 모양이나 비대칭 가공물에 이상적이며, 정밀한 정렬을 위해 턱을 독립적으로 조절할 수 있습니다.
3. 3
   마그네틱 척
   특히 철 재질용으로 설계되었으며, 기계식 클램프 없이 자력을 이용하여 공작물을 끌어당깁니다.
4. 4
   스크롤 척스
   스크롤 메커니즘을 통해 여러 개의 집게를 동시에 작동시켜 원형 부품에 대해 일관된 정확도를 제공합니다.
5. 5
   조합척
   자체 중심 기능과 개별 턱 조절 기능을 결합하여 더 폭넓은 용도에 적용할 수 있도록 설계되었지만, 가격은 더 높습니다.

3구형 척 vs. 4구형 척

3구척 또는 4구척 옵션은 특정 용도에 필요한 사항에 따라 결정됩니다. 3구척은 자체 센터링 기능이 뛰어나 원형 또는 육각형 공작물을 즉각적이고 정확하게 고정할 수 있어 거의 모든 절삭 작업에 적합합니다. 다만, 단순한 비대칭 이상의 형상은 가공하기 어렵다는 단점이 있습니다. 4구척은 각 턱을 독립적으로 조절할 수 있기 때문에 절대적인 형태에서 벗어난 변형에도 적합합니다. 따라서 불규칙한 형상의 부품을 정밀하게 센터링해야 하는 작업에 4구척이 선호됩니다.

자기중심형 척 vs. 범용형 척

3구형 자동 센터링 척은 새로운 공작물을 고정하는 동시에 스스로 센터링을 맞춥니다. 따라서 원통형 또는 매우 대칭적인 형상의 공작물을 빠르고 정확하게 가공해야 하는 상황에 이상적입니다. 반면, 범용 척은 작동 방식은 유사하지만 다양한 형상의 공작물에 맞게 조정할 수 있는 특수한 메커니즘을 갖추고 있을 수 있습니다. 선택 시 자동 센터링 척은 일상적인 대량 작업에 적합하고, 범용 척은 더 높은 적응성과 맞춤형 공작물 고정 솔루션이 필요한 상황에 적합합니다.

파이프 용접용 특수 척

원활한 보장을 위해 용접 및 적절한 정렬 두 파이프 사이에 사용되는 이 클램프는 정밀성과 안정성을 염두에 두고 설계되었습니다. 일부 모델은 클램프 직경을 조절할 수 있는 조절식 조를 갖추고 있거나, 직선적이고 균일한 용접 비드를 생성하는 시스템화된 클램핑 장치를 포함하고 있습니다. 또한, 신속하고 안정적인 고정을 가능하게 하여 설치 시간을 단축하는 퀵 클램핑 장치 또는 파이프 클램프와 같은 기능도 제공합니다. 견고하고 비교적 단단한 설계로 높은 반복성을 제공하며, 수동 및 자동 용접 작업 모두에서 높은 용접 품질을 유지하는 데 이상적입니다.

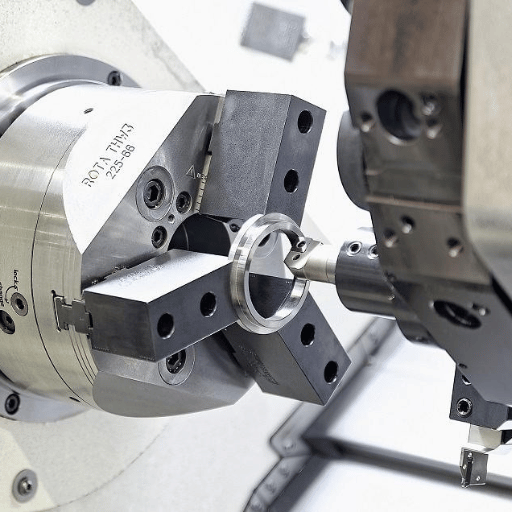

용접척 사용의 장점

• ✓
  향상된 정밀도: 정확한 정렬을 보장하여 오류율을 낮추고 용접 품질을 높입니다.
• ✓
  안전한 그립: 가공물을 단단히 고정하여 단점을 줄이고 적용 안정성을 높입니다.
• ✓
  시간 효율성: 신뢰할 수 있는 클램핑 시스템은 설치 시간을 단축하고 안정적인 고정을 보장합니다.
• ✓
  다양성: 범용 설계는 다양한 공작물의 모양과 크기를 다룰 수 있습니다.
• ✓
  향상된 안전성 : 잠금 장치는 재고를 안전하게 고정하여 작업 중 발생하는 사고 위험을 줄여줍니다.
• ✓
  내구성 : 두꺼운 재질 덕분에 척은 고온을 견뎌내고 오랫동안 사용할 수 있습니다.

제대로 설계된 척을 사용하면 얻을 수 있는 이점

우수한 용접척은 용접 작업의 효율성, 정밀도 및 안전성을 향상시킵니다. 공작물을 단단히 고정하여 재료의 움직임을 최소화함으로써 균일한 용접 품질을 확보하고 오류나 결함 발생률을 낮춥니다. 또한, 용접척은 설치 및 조정 시간을 줄여 시간을 절약하고 생산성을 높입니다. 견고한 구조로 설계된 이 용접척은 내구성이 뛰어나 열악한 산업 환경에서 장기간 사용에도 비용 효율적인 솔루션을 제공합니다. 요컨대, 용접 작업 성능을 최적화하는 가장 좋은 방법은 적합한 용접척을 사용하는 것입니다.

척 디자인이 정밀 용접에 미치는 영향

척의 형상은 정밀 용접 시 정확성과 일관성에 직접적인 영향을 미칩니다. 적절한 동심도, 클램핑력 분포, 그리고 재료 호환성을 갖춘 척은 용접 중 공작물을 안정적으로 고정시켜 줍니다. 고품질 척은 런아웃을 최소화하도록 설계되어 회전이나 이동 중 발생하는 변형을 최소화합니다. 또한, 조절식 또는 맞춤형 척은 다양한 형상의 공작물을 유연하게 처리할 수 있도록 해주어 용접 품질을 더욱 향상시킵니다. 고성능 용접 작업에서 용접 요구 사항에 맞는 적절한 척을 선택하는 것은 매우 중요합니다.

용접척에서 자동화의 역할

용접척은 용접 공정의 효율성, 정확성 및 반복성을 향상시키는 데 도움을 줍니다. 로봇 시스템 및 CNC 기술과 결합된 자동화 척은 일관된 클램핑력, 단축된 사이클 타임, 그리고 다양한 공작물 형상 및 크기에 대한 유연성을 제공합니다. 자동화 용접은 인적 오류를 최소화하여 높은 생산성과 공정 경제성을 달성하는 데 기여하며, 특히 첨단 가공 환경에서는 실시간 모니터링을 통한 품질 관리가 매우 중요합니다. 따라서 용접척 자동화는 현대 산업 표준을 유지하고 성공적인 작업 수행을 보장하는 데 필수적인 요소가 될 것입니다.

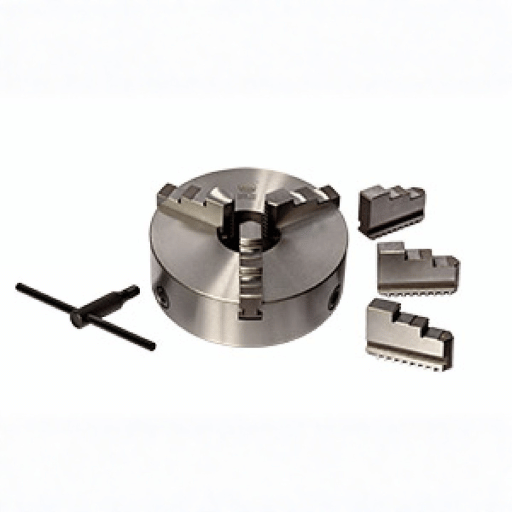

적합한 용접척 선택하기

최적의 용접척을 선택하려면 공작물의 크기, 재질, 용접 공정 등 특정 용접 요구 사항을 파악해야 합니다. 주요 고려 사항은 다음과 같습니다.

• •
  호환성 : 척이 공작물의 크기와 형상에 맞는지 확인하여 미끄러짐을 최소화하십시오.
• •
  재료 내구성: 고온 환경에서 사용할 수 있도록 내열성 및 내마모성 재질로 제작된 척의 성능을 평가하십시오.
• •
  조정 성 : 다양한 크기에 맞춰 사용할 수 있고 뛰어난 정밀도를 제공하는 조절식 클램프가 있는 척을 선택하십시오.
• •
  자동화 기능: 대용량 생산을 위해서는 자동화 시스템을 지원하는 척을 고려하십시오.

이러한 고찰을 통해 우리는 최고의 디자인이란 성능, 안전성, 내구성 및 전반적인 품질 면에서 최상의 결과를 제공해야 한다는 것을 알게 됩니다.

척을 선택할 때 고려해야 할 요소

척을 선택할 때는 재질 호환성, 정밀도 요구 사항 및 확장성을 신중하게 고려해야 합니다. 재질 호환성은 척이 용접 부위의 특정 재질을 얼마나 안정적으로 고정할 수 있는지를 나타내며, 이는 사용자가 미끄러짐 없이 안전하게 작업할 수 있도록 해줍니다. 정밀도 요구 사항은 척의 정렬 및 재조정 기능을 통해 엄격한 공차를 충족할 수 있도록 하는 것입니다. 확장성은 향후 더 큰 공작물을 수용하거나 고도로 자동화된 시스템과 통합하는 등 척의 잠재적 확장성을 고려합니다. 이러한 사항들을 고려하면 척이 작업 요구 사항을 충족하고 장기적인 생산성을 향상시킬 수 있습니다.

척턱과 그 기능 이해하기

척 조는 가공 중 공작물을 고정하도록 설계된 일체형 메커니즘입니다. 척 조는 클램핑력을 일정하게 유지하고, 정렬을 정확하게 유지하며, 높은 회전 응력 하에서 미끄러짐이나 과도한 조 움직임을 방지하는 데 중요한 역할을 합니다. 척 조는 낮은 프로파일이나 높은 정밀도와 같은 특정 요구 사항에 따라 성형 또는 형상화할 수 있습니다. 이러한 구조는 불필요한 움직임을 줄이고 효율성을 향상시킵니다. 척 조의 선택은 작업 효율성과 산업 제품의 최종 품질에 직접적인 영향을 미칩니다.

그리퍼 방식과 스핀락 방식 중 선택하기

그리퍼와 스핀락 메커니즘 중 어떤 것을 선택할지는 작업 요구 사항에 따라 결정됩니다. 불규칙하거나 무거운 공작물을 여러 위치로 이동시켜야 하는 경우, 강력한 고정 그립이 스핀락보다 우수합니다. 반면, 스핀락은 빠르고 반복적인 잠금과 높은 정밀도의 위치 지정이 필요한 작업, 특히 정밀 가공과 같은 분야에서 탁월한 성능을 발휘합니다. 견고하고 안정적인 가공 작업을 위해서는 공작물의 재질, 속도, 정밀도와 같은 요소를 고려해야 합니다.

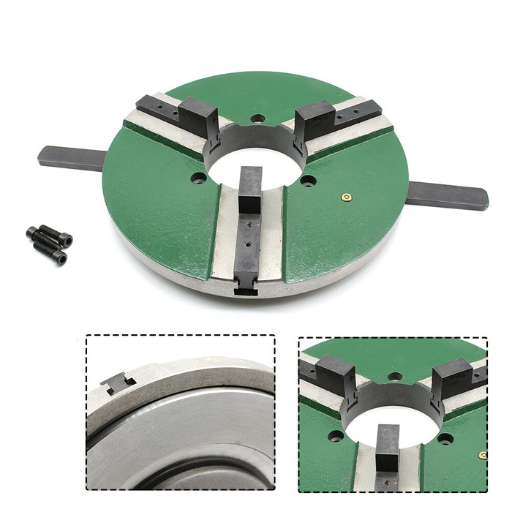

용접척 관리 방법

용접척을 제대로 관리하는 것은 일상적인 작업과 적절한 성능 보장을 위해 필수적입니다. 이를 위한 주요 단계는 다음과 같습니다.

1. 1
   정기적 인 청소
   오염을 방지하기 위해 매 사용 후에는 척에서 파편, 먼지 및 용접 잔여물을 제거해야 합니다.
2. 2
   검사
   안전 위험을 최소화하기 위해 집게나 잠금 장치의 균열과 같은 마모 또는 손상 여부를 자주 점검하십시오.
3. 3
   윤활제/루브리컨트
   지시에 따라 움직이는 부품에 적절한 윤활유를 도포하여 마찰을 줄이고 부식으로 인한 손상을 방지하십시오.
4. 4
   교정
   모든 볼트와 나사가 단단히 조여졌는지 확인하고 정확한 작동을 위해 주기적으로 교정을 수행하십시오.
5. 5
   스토리지
   사용하지 않을 때는 습기와 녹 발생을 방지하기 위해 깨끗하고 건조한 곳에 보관하십시오.

장수를 위한 필수 유지 관리 팁

용접척을 최적의 상태로 유지하려면 안전 점검표에 따라 정기적인 점검을 실시하는 것이 필수적입니다. 척 조와 나사산은 기계적 손상이나 마모가 발생할 수 있으므로 점검 후 교체 또는 수리해야 합니다. 주요 용접척에 필요한 윤활유를 적절히 사용하여 흡입 불량 및 과도한 작동을 방지하십시오. 매 사용 후에는 용접 스패터와 오염 물질을 완전히 제거하여 장비를 깨끗하게 청소하십시오. 이후 서비스에는 정밀한 정렬 및 교정 작업이 포함되어야 하며, 이를 통해 지속적인 정밀도와 최상의 성능을 보장할 수 있습니다. 이러한 단계를 제대로 수행하면 장비의 내구성이 향상되고 수명이 연장됩니다.

일반적인 문제 및 문제 해결

정기적인 유지보수와 시의적절한 시정 조치를 통해 이러한 문제들을 조기에 해결한다면, 장비의 효율성과 수명을 최적의 상태로 유지할 수 있습니다.

척을 언제 교체해야 할까요?

척은 지속적인 유지보수나 수리 후에도 성능이나 안전에 영향을 미치는 심각한 문제가 발생할 경우 교체해야 합니다. 척 교체가 필요한 징후로는 불량한 파지 작용으로 인한 척 조의 과도한 마모, 반복적인 정렬 불량 또는 동심도 손실 등이 있습니다. 또한 균열이나 변형과 같은 물리적 손상도 교체 대상입니다. 척으로 인해 공차 손실이 발생하거나 생산성이 저하되는 경우가 빈번하지 않다면, 반복적인 가동 중단 위험에 비해 교체하는 것이 경제적으로 훨씬 유리합니다. 정기적인 점검과 제조업체의 권장 교체 시기를 준수하면 어려움과 위험을 예방할 수 있습니다.

---

참조 출처

• MISA 제조: 자동차 산업에서 제품 품질 및 용접 균일성 향상.
• 용접 크기 조정: 용접 포지셔너 척에 대한 자세한 설명과 산업적 이점.
• 센리스웰드: 회전 작업에서의 용접척 및 포지셔너와의 적용.
• 공격조: 용접 스풀에 척과 동력 롤러를 사용하는 방법에 대한 지침입니다.
• 모션 인덱스 드라이브: 위치 확인 시스템이 생산 품질 향상에 기여하는 방식.
