용접 자세: 1G, 2G, 3G, 4G, 5G, 6G – 의미 및 접합 유형

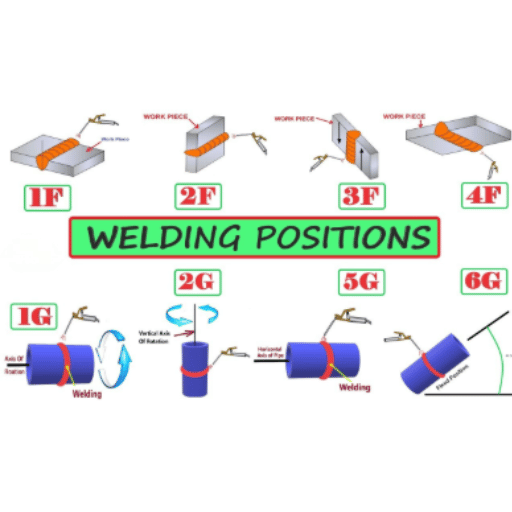

용접 자세 이해하기

용접 자세는 접합부의 방향과 용접공의 접근 방식에 따라 크게 네 가지 범주로 분류됩니다. 이러한 자세에는 다음이 포함됩니다.

• •
  평평한 위치 (1G/1F): 가장 쉽고 일반적인 자세는 접합부가 수평인 자세이며, 중력 덕분에 용접 부위가 고르게 분포됩니다.
• •
  수평 위치(2G/2F): 수평축을 따라 수직면에서 수행되는 작업으로, 용접 처짐을 방지하기 위해 정밀도가 요구됩니다.
• •
  수직 위치(3G/3F): 관절은 수직으로 정렬되어 위쪽(수직 상향) 또는 아래쪽(수직 하향)으로 움직입니다.
• •
  머리 위 위치 (4G/4F): 용접공 위쪽 표면을 다루는 가장 어려운 위치로, 용접 중 물방울이 떨어지는 것을 방지하기 위해 극도의 제어력이 요구됩니다.

용접 자세의 정의

용접 자세는 다양한 응용 분야에서 일관된 결과를 보장하는 표준화된 공간 방향입니다. 네 가지 주요 유형 외에도, 용접 위치는 홈 용접으로 더욱 세분화됩니다. ("G") 필렛 용접("F")이러한 방향성을 숙달하는 것은 업계 표준을 충족하고 복잡한 프로젝트를 처리하는 데 필수적입니다.

산업 현장에서 용접 자세의 중요성

다양한 자세에서의 숙련도는 구조적 안정성과 안전 기준 준수를 보장합니다. 용접공은 중력과 재료의 방향에 적응해야 하는데, 이는 제품의 수명에 직접적인 영향을 미칩니다. 이러한 기술은 복잡한 설계와 엄격한 품질 관리가 요구되는 건설, 자동차 및 항공우주 분야에서 필수적입니다.

일반적인 용접 자세 개요

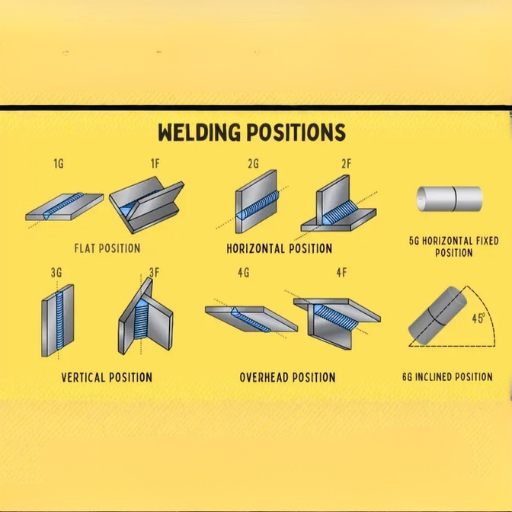

각 용접 자세에 대한 상세 분석

플랫 포지션(1G/1F)

이 자세는 가장 접근하기 쉬운 자세입니다. 공작물이 수평으로 놓여 있어 중력에 의해 용접 풀이 안정화됩니다. 수공구 조작이 용이하고 고품질 접합부를 만들기에 적합하며, 기본적인 금속 준비 및 초기 교육의 기초가 됩니다.

수평 위치(2G/2F)

수평 용접은 수직면에서 수평축을 따라 이루어집니다. 용접공은 중력으로 인한 처짐을 보정해야 합니다. 이 용접 방식은 구조물 및 파이프라인 용접에 흔히 사용되며, 매끄러운 비드를 얻기 위해서는 속도와 용접량 조절이 필수적입니다.

수직 위치(3G/3F)

이 작업에는 수직 또는 거의 수직인 표면에 대한 용접이 포함됩니다. 수직으로 위쪽 두꺼운 재료에 침투력을 확보하기 위해 사용되는 반면, 수직 아래쪽 더 빠른 공정 진행을 위해 얇은 재료를 선호합니다. 이는 압력 용기 및 중량 구조물에 필수적인 기술입니다.

오버헤드 위치(4G/4F)

가장 까다로운 용접 방향 중 하나로, 용접 풀이 흘러내리는 것을 방지하기 위해 고급 기술과 정밀한 열 제어가 요구됩니다. 유지 보수, 수리 및 공작물을 이동할 수 없는 상황에서 필수적입니다.

위치 간의 기계적 차이

기술적 차이는 공작물의 방향과 용융된 용접 풀에 미치는 중력의 영향에 따라 결정됩니다.

• 1G : 최대한의 제어력, 최소한의 중력 영향.
• 2G : 비드 침투에 특히 주의를 기울여야 합니다.
• 3G : 처짐 위험이 상당히 높으므로 증착 속도를 조정해야 합니다.
• 4G : 물방울이 많이 떨어질 가능성이 높으므로 적절한 열 관리가 필요합니다.
• 5G : 불균등한 중력의 작용 사이에서 조화를 이루어야 합니다.
• 6G : 고도의 적응력이 요구되는 복합적인 과제들.

중력이 용접 풀에 미치는 영향

중력으로 인해 용융 금속은 아래쪽으로 향하게 되는데, 이는 기공이나 용융 불량과 같은 결함을 초래할 수 있습니다. 오버헤드 용접에서는 이로 인해 용융 금속이 떨어지는 현상이 발생하고, 수평 용접에서는 용융 풀의 균형이 깨집니다. 용접공은 산업적 안전성을 유지하기 위해 용접 속도, 열 입력량, 전극 각도를 조정해야 합니다.

수직 용접과 오버헤드 용접 기술 비교

수직 상향 용접(상향 진행)은 침투력과 강도가 뛰어나 두꺼운 재료에 적합합니다. 수직 하향 용접은 재료가 타버리는 것을 방지하기 위해 얇은 재료에 적합합니다. 오버헤드 용접은 아크 길이가 짧고 열 발생량이 적어 용융 풀을 안정화하고 형광 금속 방울이 떨어지는 것을 방지합니다.

용접 자세별 용접 품질 비교

평평하고 수평적인 위치에서는 일반적으로 용융액의 흐름을 더 잘 제어하고 결함을 줄여 우수한 품질의 용융액을 얻을 수 있습니다. 반면, 경사지고 머리 위로 향하는 위치에서는 시야 확보가 어렵고 중력의 영향으로 인해 용융액의 적절한 융합을 위해 스트링거 비드나 정밀한 직조 기술이 필요합니다.

용접 직종에 필요한 자격 요건

AWS 및 ISO 인증 표준

AWS 인증(예: D1.1)은 용접공이 특정 방향, 접합 유형 및 용접봉 사용에 능숙함을 보장합니다. 전 세계적으로, ISO 9606 용접공 자격 인증을 규제하여 공정 및 자세에 대한 숙련도를 보장함으로써 규정 준수 및 고객 만족을 달성합니다.

자격증 취득에 필요한 기술 수준

자격 인증 기준은 실무 및 이론적 능력을 정밀하게 검증합니다. 응시자는 통제된 환경 하에서 엄격한 육안 검사 및 비파괴 검사(NDT) 기준을 충족해야 합니다. 이는 용접공이 산업 환경에서 안전과 품질을 증진할 수 있는 전문성을 갖추고 있음을 보장합니다.
